Cánh tay đo cầm tay PMT hỗ trợ kiểm tra chất lượng động cơ như thế nào?

Trong lĩnh vực sản xuất thiết bị điện, động cơ đóng vai trò tương tự như trái tim con người. Độ chính xác về kích thước và độ hoàn thiện cấu trúc của chúng ảnh hưởng trực tiếp đến sự an toàn, hiệu suất và độ tin cậy lâu dài. Trong quá trình hoạt động, động cơ thường tiếp xúc với nhiệt độ cao, áp suất cao và tải trọng cơ học liên tục. Trong những điều kiện như vậy, ngay cả những sai lệch kích thước nhỏ cho dù ở vị trí lỗ, độ đồng trục hay độ phẳng bề mặt cũng có thể dẫn đến mất hiệu suất hoặc hỏng hóc sớm. Do đó, việc kiểm tra động cơ đã dần vượt ra ngoài kiểm tra kích thước cơ bản để kiểm soát chất lượng toàn diện và chính xác hơn.

Thách thức: Hạn chế của các phương pháp kiểm tra truyền thống

Để hiểu rõ hơn về giá trị của phương pháp đo di động, trước tiên cần xem xét những hạn chế của các phương pháp kiểm tra thông thường. Hiện nay trong nhiều nhà máy, các dụng cụ cầm tay như thước cặp và panme vẫn được sử dụng cho các bộ phận có yêu cầu độ chính xác tương đối thấp. Mặc dù các công cụ này dễ vận hành, nhưng chúng phụ thuộc vào kinh nghiệm của người vận hành và khó tiêu chuẩn hóa giwuax nhiều kiểm tra viên. Quan trọng hơn, chúng không thể ghi nhận đầy đủ các đặc điểm hình học ba chiều.

Ngược lại, máy đo tọa độ cố định (CMM) mang lại độ chính xác cao nhưng yêu cầu phải vận chuyển chi tiết đến phòng kiểm tra có kiểm soát nhiệt độ. Với các bộ phận động cơ lớn hoặc nặng, quá trình này tốn nhiều thời gian và công sức. Ngoài ra, việc nâng hạ và định vị lại nhiều lần có thể tạo ra rủi ro mới và gây chậm trễ trong dòng sản xuất.

Do những hạn chế này, các phương pháp kiểm tra truyền thống thường khó đáp ứng nhu cầu ngày càng phát triển của sản xuất động cơ hiện đại. Ngược lại, giải pháp CMM di động mang đến một lựa chọn thực tế bằng cách đưa khả năng đo lường chính xác trực tiếp đến ngay tại nơi sản xuất.

Tại sao cần kiểm tra động cơ bằng cánh tay đo di động?

Tại thời điểm này, cánh tay đo di động thể hiện những ưu điểm rõ ràng trong việc kiểm tra chất lượng của động cơ. Để kiểm tra chất lượng động cơ bằng cánh tay đo di động, cần hiểu rõ những ưu điểm và ứng dụng của thiết bị này. Cánh tay đo di động có cấu trúc nhẹ, khớp nối linh hoạt và vận hành không dây, cho phép triển khai ngay cạnh dây chuyền sản xuất hoặc trong không gian hẹp mà không cần nền móng đặc biệt hay kiểm soát môi trường.

Các cánh tay đo của PMT mang lại độ chính xác ổn định và khả năng lắp đặt linh hoạt, giúp đo trực tiếp tại chỗ các bộ phận động cơ lớn mà không cần di chuyển. Được hỗ trợ bởi phần mềm PMT INSPECT, các nhiệm vụ kiểm tra có thể được chuẩn hóa, lặp lại và truy xuất, từ đó nâng cao hiệu quả và độ tin cậy của dữ liệu.

Cuối cùng, cánh tay đo di động thích ứng tốt với nhiều yêu cầu kiểm tra khác nhau trong các loại động cơ và ngành công nghiệp đa dạng.

Các ứng dụng kiểm tra động cơ điển hình

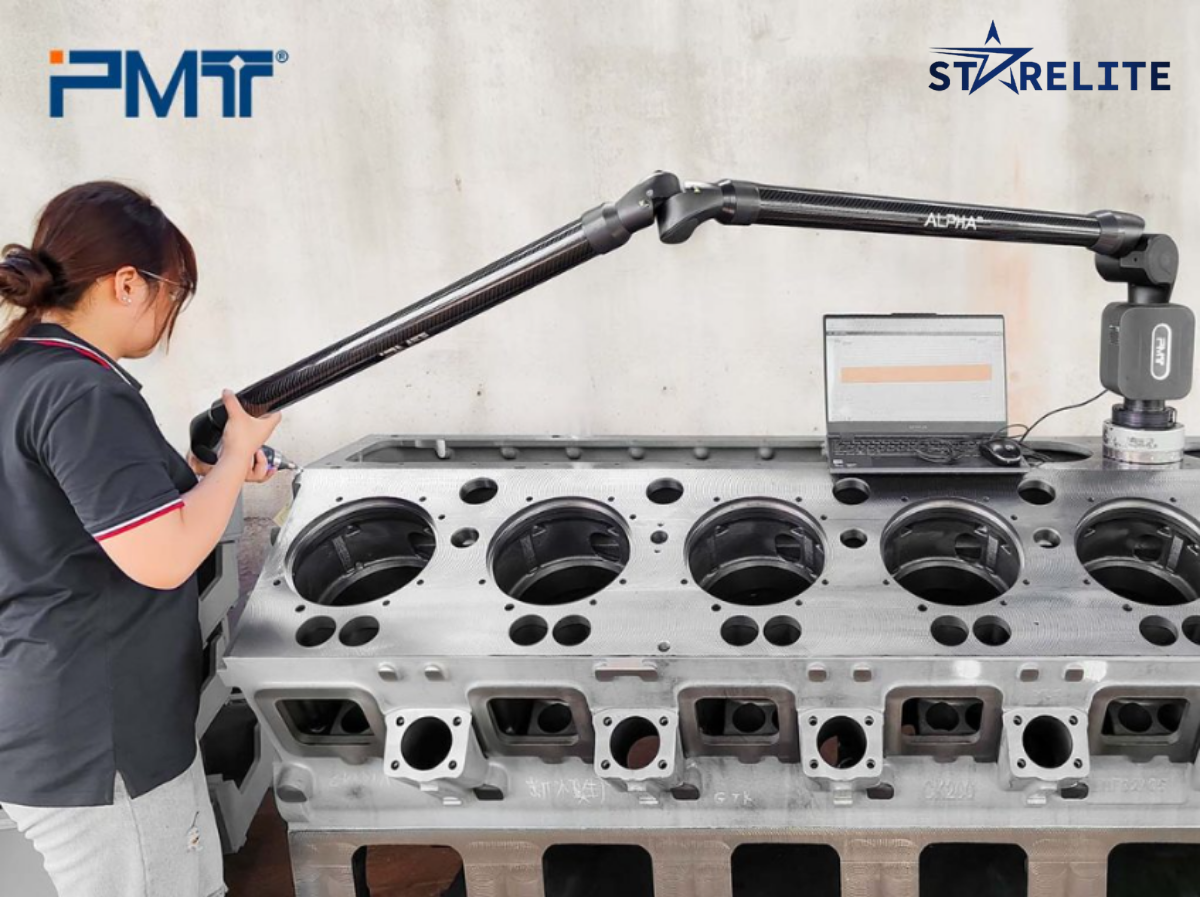

Động cơ diesel hàng hải:

Trong ngành hàng hải, động cơ diesel thường có kích thước lớn và khó di dời. Việc di chuyển các thành phần như vậy sang một CMM cố định thường là không thực tế. Để đáp ứng, cánh tay đo di động PMT cung cấp giải pháp kiểm tra di động cho phép thực hiện các pháp đo trực tiếp bên trong khoang động cơ. Việc sử dụng cánh tay đo di động PMT cùng phần mềm PMT INSPECT cho phép kiểm tra trực tiếp các động cơ diesel hàng hải lớn ngay trong khoang động cơ.

Được thiết kế nhẹ và trang bị mô-đun Wi-Fi, cho phép hoạt động mà không cần dây cáp bên ngoài. Trong điều kiện sạc đầy, chúng hỗ trợ chu kỳ kiểm tra dài, đảm bảo tính liên tục trong các tác vụ đo đa tính năng và đa góc.Các kiểm tra viên có thể đánh giá hiệu quả dường kính lỗ khoan xi lanh, khoảng cách và các tính năng liên quan đến dung sai khác mà không làm gián đoạn quy trình làm việc và hỗ trợ các chu kỳ kiểm tra dài.

Ngoài ra, phần mềm PMT INSPECT còn hỗ trợ chức năng kiểm tra hàng loạt,áp dụng cùng một chương trình đo cho nhiều động cơ cùng kiểu, giúp nâng cao hiệu quả và tính nhất quán trong sản xuất động cơ hàng hải.

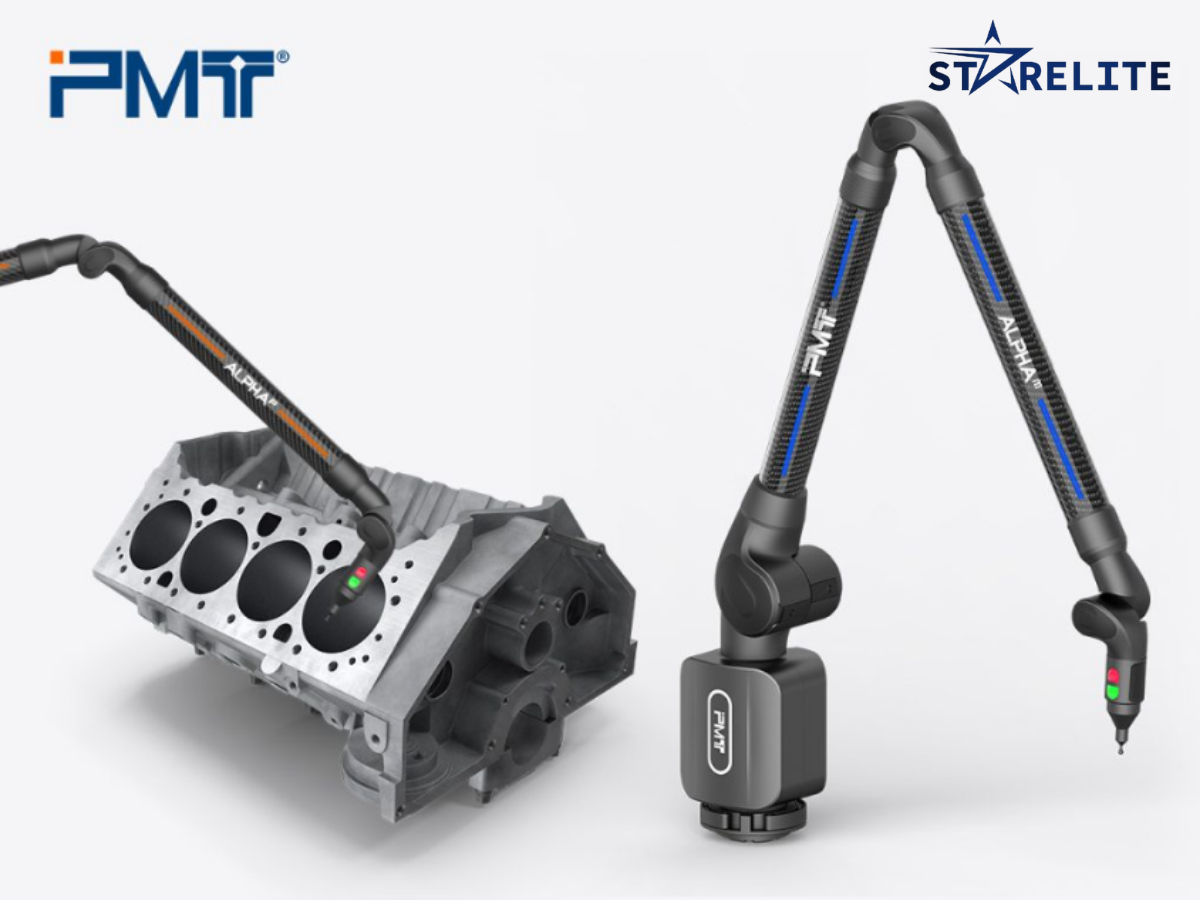

Khối động cơ ô tô:

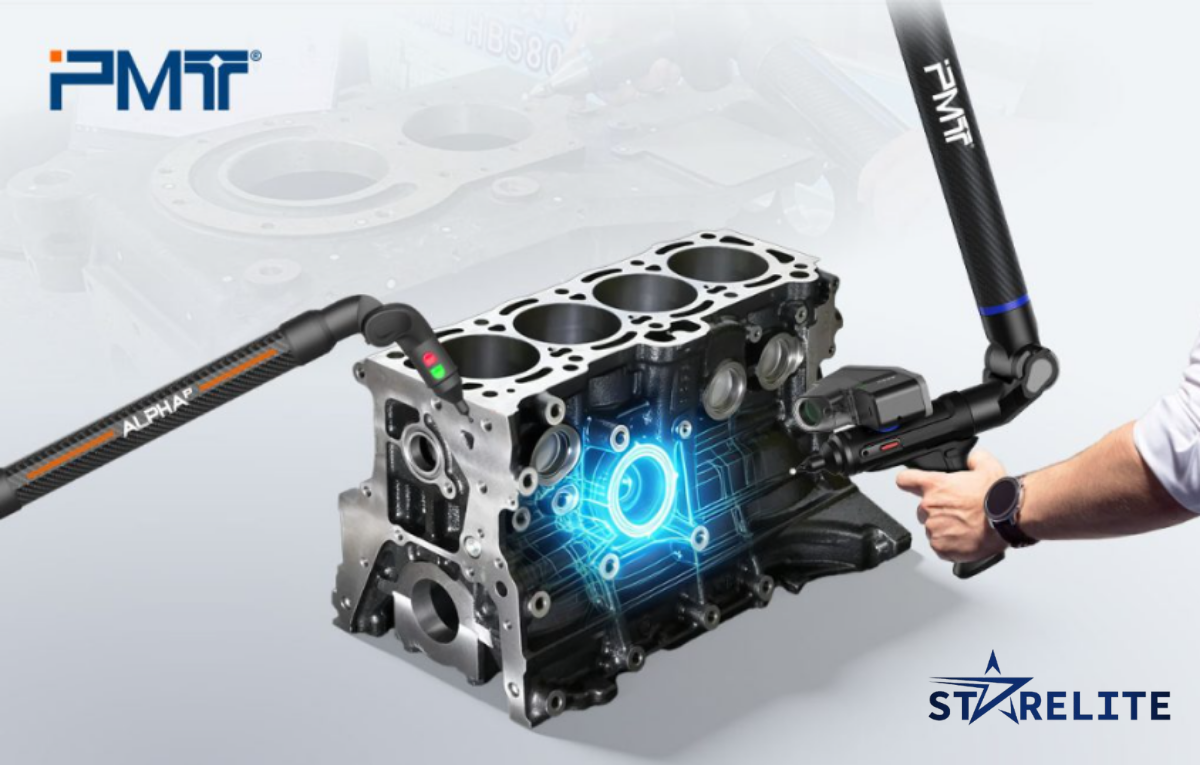

Từ động cơ hàng hải chuyển sang sản xuất ô tô, các khối động cơ tạo thành nền tảng cấu trúc của hệ thống động cơ. Những đặc điểm chính như lỗ chịu lực, vị trí lỗ, độ phẳng của bề mặt làm kín và khoảng cách giữa các chi tiết định vị ảnh hưởng trực tiếp đến việc lắp ráp động cơ và độ ổn định lâu dài.

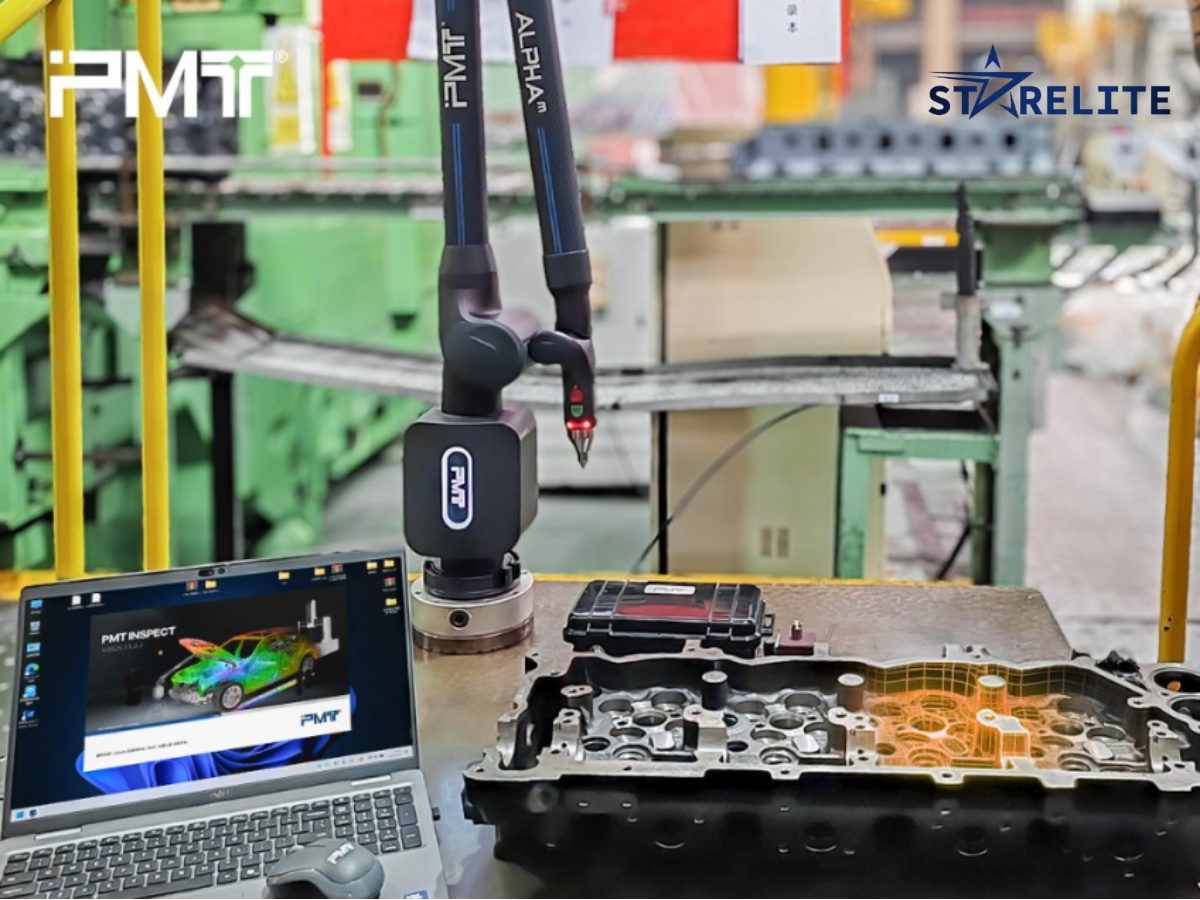

Trong trường hợp này, các cánh tay đo di động có thể được đặt ngay bên cạnh dây chuyền sản xuất để thực hiện kiểm tra nhanh chóng. Sau khi thu thập dữ liệu kích thước, người kiểm tra có thể so sánh kết quả với dung sai thiết kế trong thời gian thực. Phản hồi ngay lập tức này giúp xác định sớm các sai lệch và hỗ trợ điều chỉnh quy trình kịp thời, cải thiện khả năng đáp ứng của việc kiểm soát chất lượng trong sản xuất động cơ ô tô.

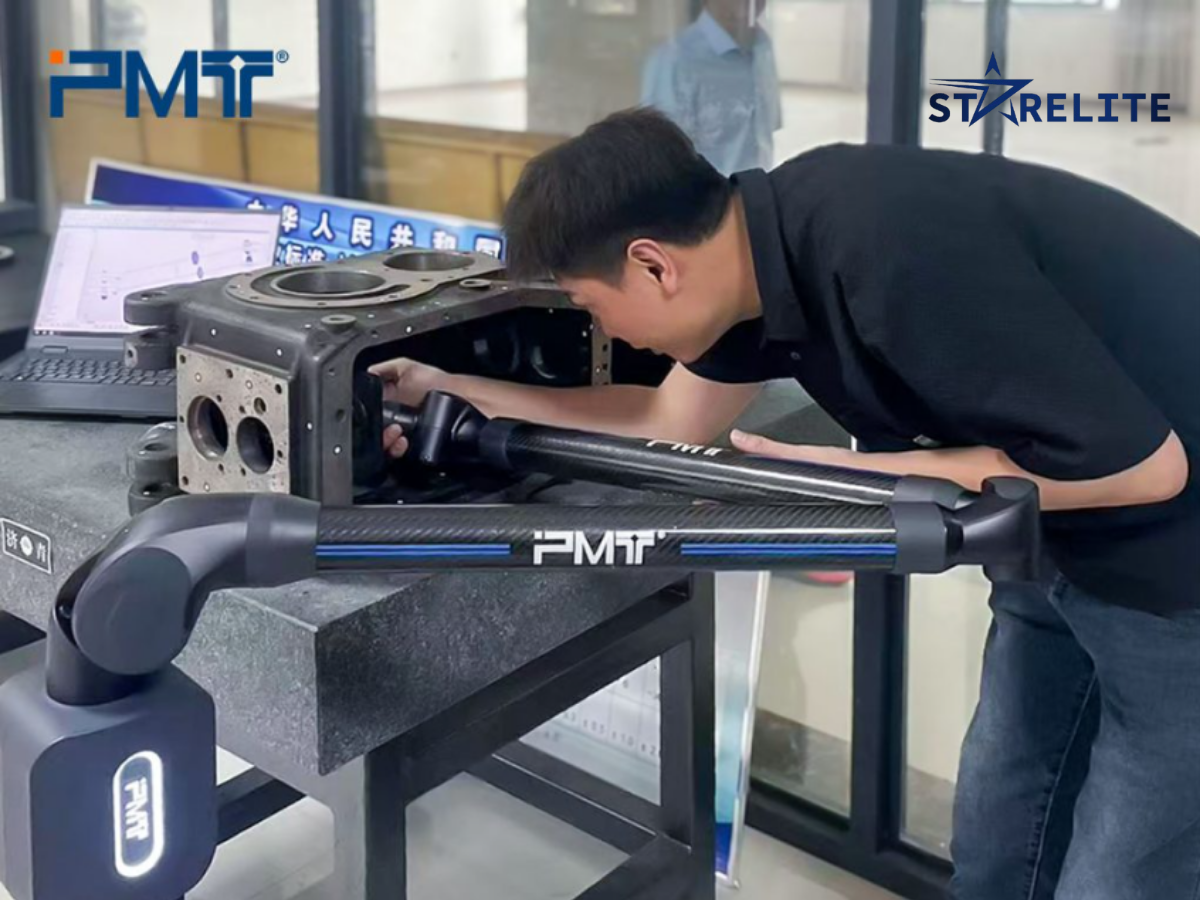

Động cơ máy móc nông nghiệp:

Trong các thiết bị nông nghiệp như máy kéo, vỏ động cơ thường có kích thước lớn và cấu trúc phức tạp, với nhiều lỗ sâu bên trong khó tiếp cận bằng các dụng cụ truyền thống. Cánh tay đo di động giúp khắc phục bằng cách cho phép đo trực tiếp tại chỗ mà không cần tháo rời chi tiết.

Các máy đo tọa độ di động (CMM) của PMT, với khớp nối linh hoạt và đầu dò mở rộng tùy chọn, có thể vươn sâu vào khoang động cơ để đo đường kính lỗ, độ tròn và mối quan hệ vị trí so với bề mặt lắp đặt. Khả năng này cho phép kỹ thuật viên thực hiện kiểm tra toàn diện ngay cả trong những cấu trúc bên trong chật hẹp.

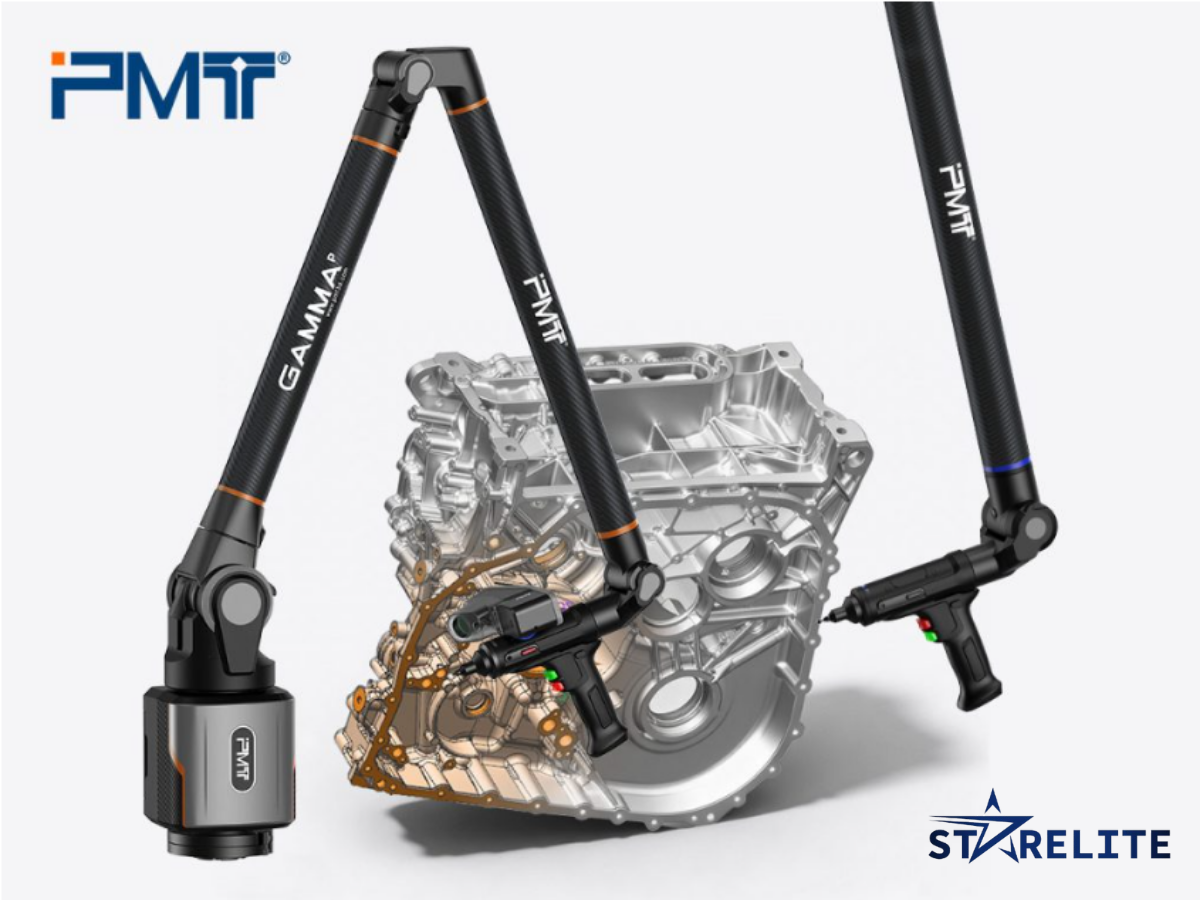

Động cơ hybrid và năng lượng mới:

Trong các hệ thống năng lượng mới và động cơ hybrid, nắp động cơ đóng vai trò quan trọng đối với độ chính xác lắp đặt và hiệu quả làm kín.

Cánh tay đo di động PMT, với khả năng vừa dò tiếp xúc vừa quét, cho phép kiểm tra toàn bộ kích thước của các bộ phận này. Người kiểm tra có thể dùng đầu dò tiếp xúc để xác minh vị trí chốt định vị và các kích thước giao diện quan trọng. Khi kết hợp với đầu quét, thiết bị có thể nhanh chóng thu thập dữ liệu về các bề mặt và đường viền phức tạp để phân tích.

Cách tiếp cận tích hợp này hỗ trợ xác minh kích thước và tối ưu hóa thiết kế, nhấn mạnh giá trị của cánh tay đo di động trong kiểm tra động cơ năng lượng mới.

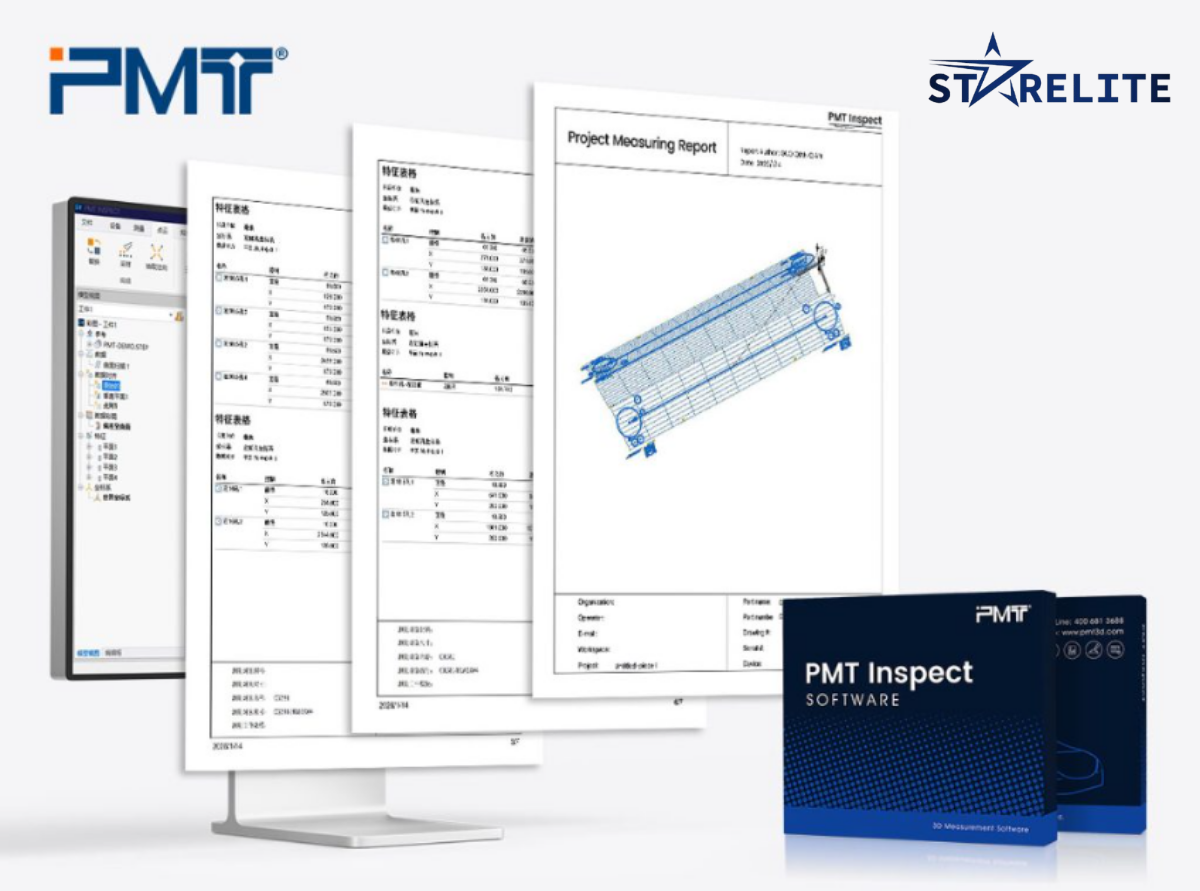

Tích hợp phần mềm và tiêu chuẩn hóa quy trình với PMT INSPECT

Trong khi tính linh hoạt của phần cứng là yếu tố quan trọng trong kiểm tra động cơ, thì năng lực phần mềm mới là yếu tố quyết định liệu dữ liệu đo lường có thể được chuyển hóa hiệu quả thành giá trị sản xuất hay không. Trong bối cảnh này, các cánh tay đo di động của PMT được tích hợp chặt chẽ với phần mềm đo lường PMT INSPECT 3D, tạo thành một nền tảng thống nhất hỗ trợ quy trình kiểm tra tiêu chuẩn hóa và quản lý chất lượng dựa trên dữ liệu.

Trước hết, PMT INSPECT cho phép kỹ sư xây dựng các chương trình đo lường có thể lặp lại dựa trên bản vẽ chi tiết và mô hình CAD. Khi đã thiết lập, các chương trình này có thể tái sử dụng cho nhiều ca làm việc, nhiều nhân sự hoặc các lô sản xuất khác nhau. Điều này giúp giảm đáng kể sự phụ thuộc vào kinh nghiệm cá nhân, đồng thời đảm bảo phương pháp kiểm tra và tiêu chí đánh giá luôn nhất quán trong suốt vòng đời sản xuất.

Thứ hai, trong quá trình kiểm tra, kết quả đo được hiển thị theo thời gian thực, giúp phát hiện sai lệch ngay lập tức. Cơ chế phản hồi tức thời này hỗ trợ việc ra quyết định nhanh hơn ngay tại xưởng, giúp kỹ sư kịp thời điều chỉnh thông số gia công hoặc quy trình lắp ráp trước khi lỗi lan rộng sang các công đoạn tiếp theo.

Ngoài ra, PMT INSPECT còn hỗ trợ báo cáo trực quan và phân tích thống kê, bao gồm các chức năng liên quan đến SPC. Thông qua việc phân tích xu hướng theo thời gian, doanh nghiệp có thể hiểu rõ hơn về độ ổn định của quy trình và các rủi ro chất lượng. Nhờ đó, hoạt động kiểm tra không còn chỉ là bước xác minh thụ động mà trở thành công cụ chủ động thúc đẩy cải tiến quy trình liên tục.

Từ đo lường tại chỗ đến giá trị chất lượng lâu dài

Không chỉ dừng lại ở các tác vụ kiểm tra riêng lẻ, giá trị lớn hơn của các cánh tay đo di động nằm ở khả năng tái định hình chiến lược kiểm soát chất lượng. Bằng cách đưa hoạt động đo lường chính xác từ phòng lab ra trực tiếp tại xưởng sản xuất, các hệ thống CMM di động của PMT giúp doanh nghiệp rút ngắn vòng lặp phản hồi và giảm thiểu thời gian không tạo ra giá trị.

Đối với các nhà sản xuất động cơ - nơi thường xuyên phải xử lý các chi tiết lớn, thay đổi thiết kế liên tục hoặc nhiều biến thể sản phẩm - tính linh hoạt này là cực kỳ quan trọng. Một thiết bị đo di động có thể phục vụ nhiều trạm làm việc, dây chuyền sản xuất, thậm chí cả các nhà cung cấp bên ngoài, từ đó tối đa hóa hiệu suất sử dụng thiết bị và giảm chi phí đầu tư hạ tầng.

Đồng thời, sự kết hợp giữa đầu dò tiếp xúc và khả năng quét (tùy chọn) giúp mở rộng phạm vi ứng dụng - từ kiểm tra kích thước cơ bản đến phân tích bề mặt phức tạp và thiết kế ngược. Nhờ đó, cánh tay đo di động PMT không chỉ phù hợp cho kiểm tra định kỳ mà còn hỗ trợ kiểm chứng prototype, tối ưu quy trình và xử lý lỗi chất lượng một cách hiệu quả.

Kết luận: Nâng tầm kiểm tra động cơ với cánh tay đo di động PMT

Trong môi trường sản xuất động cơ hiện nay, hoạt động kiểm tra chất lượng cần đảm bảo độ chính xác, hiệu quả và tính linh hoạt cao. Cánh tay đo di động PMT đáp ứng tốt các yêu cầu này nhờ kết hợp giữa độ chính xác ổn định, khả năng triển khai linh hoạt và tích hợp phần mềm liền mạch.

Trong các ngành như ô tô, máy nông nghiệp, hàng hải và năng lượng mới, giải pháp CMM di động của PMT hỗ trợ đa dạng tác vụ kiểm tra động cơ - từ đo lỗ sâu, đánh giá độ đồng trục đến kiểm tra kết cấu lớn và phân tích bề mặt phức tạp. Nhờ khả năng đo trực tiếp tại xưởng và quy trình làm việc được tiêu chuẩn hóa, doanh nghiệp có thể nâng cao tốc độ phản hồi, giảm thiểu sai lỗi và cải thiện độ tin cậy tổng thể của sản phẩm.

Nếu bạn đang tìm kiếm một giải pháp nâng cấp quy trình kiểm tra động cơ với thiết bị đo di động linh hoạt và đáng tin cậy, STARELITE sẵn sàng đồng hành cùng bạn.

Liên hệ STARELITE ngay hôm nay để tìm hiểu cách hệ thống CMM di động và phần mềm PMT INSPECT giúp bạn xây dựng quy trình kiểm tra chất lượng hiệu quả, dựa trên dữ liệu.
