Máy đo tọa độ di động (Portable CMM): Định nghĩa, Các loại, Đặc điểm chính và Ứng dụng công nghiệp

Giới thiệu

Trong bối cảnh sản xuất hiện đại, độ chính xác là yếu tố sống còn. Các ngành công nghiệp như hàng không vũ trụ, ô tô và cơ khí nặng không thể chỉ dựa vào phòng kiểm tra cố định. Portable CMM xuất hiện như một giải pháp mang tính cách mạng, đưa độ chính xác chuẩn phòng thí nghiệm trực tiếp đến xưởng sản xuất. Nhờ đó, doanh nghiệp có thể rút ngắn thời gian kiểm tra, giảm phế phẩm và tối ưu quy trình đảm bảo chất lượng.

Portable CMM là gì?

Portable CMM là thiết bị đo lường tọa độ 3D tiên tiến, được thiết kế để kiểm tra kích thước sản phẩm ngay tại chỗ. Khác với CMM cố định, Portable CMM nhẹ, dễ mang theo và chịu được môi trường khắc nghiệt.

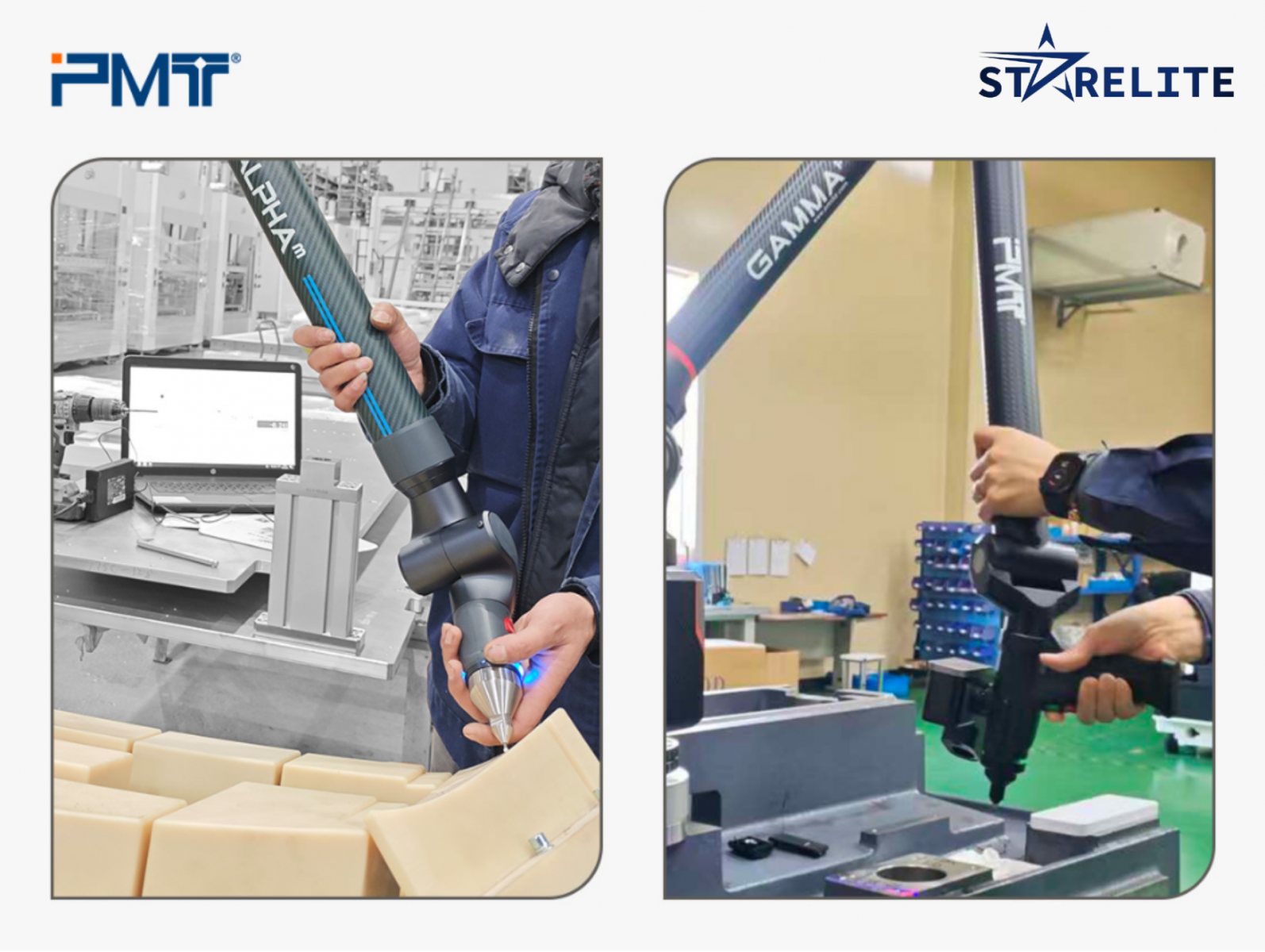

Thường được gọi là cánh tay đo khớp nối (articulated measuring arm), thiết bị này sử dụng các encoder chính xác trong khớp xoay để tính toán mối quan hệ hình học không gian. Người vận hành di chuyển cánh tay để thu thập dữ liệu trên bề mặt chi tiết, sau đó phần mềm xử lý thành đám mây điểm mật độ cao, dung sai hình dạng và kích thước chính xác.

Các loại Portable CMM

Portable CMM thường được phân loại theo số trục:

-  6 trục (6-axis):

-  Dùng cho đo tiếp xúc (tactile probing).

-  Lý tưởng cho kiểm tra chi tiết từng điểm như đo đặc tính hình học, căn chỉnh lỗ, cạnh sắc.

-  Độ chính xác thể tích cơ bản cao nhất

-  7 trục (7-axis):

-  Thêm một trục xoay, mang lại khả năng thao tác linh hoạt và công thái học vượt trội.

-  Tiêu chuẩn công nghiệp cho quét laser 3D không tiếp xúc.

-  Cho phép dễ dàng định hướng đầu dò laser quanh các bề mặt phức tạp, tự do.

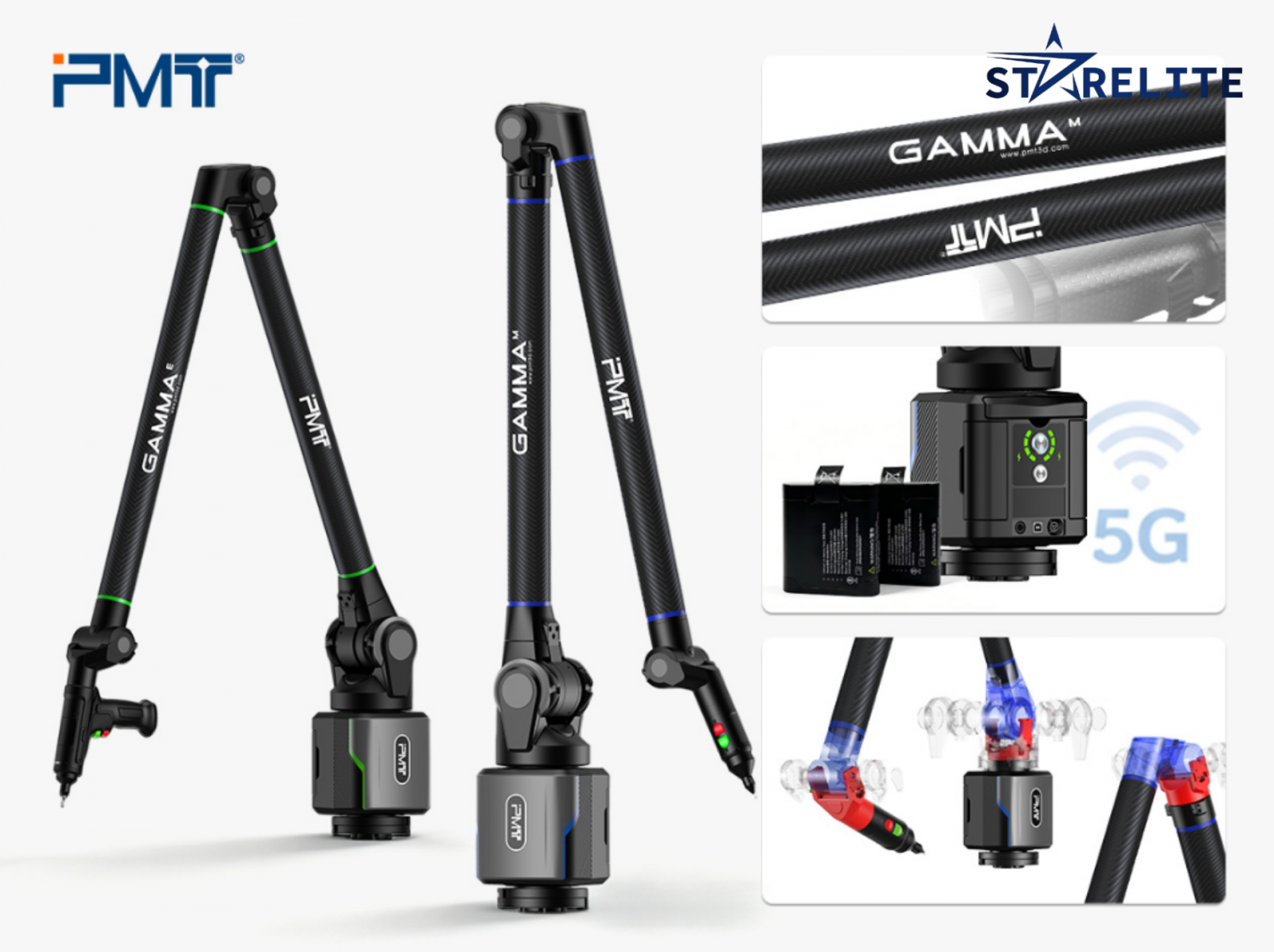

Đặc điểm nổi bật của Portable CMM chất lượng cao

Một thiết bị đo lường 3D cao cấp cần có những đặc điểm sau:

-  Vật liệu carbon fiber hàng không: chống xoắn, chống uốn, nhẹ để vận hành bằng một tay.

-  Bù nhiệt tiên tiến: cảm biến nhiệt liên tục ghi nhận và bù sai số theo thời gian thực.

-  Kết nối Wi-Fi 5G: truyền dữ liệu tốc độ cao đến phần mềm CAD mà không cần cáp.

-  Quản lý năng lượng thông minh: pin kép, hoạt động liên tục 18+ giờ với một pin, 32+ giờ với hai pin.

-  Cân bằng nội bộ & cơ chế tách lực: giảm mỏi tay, giữ phép đo ổn định và chính xác.

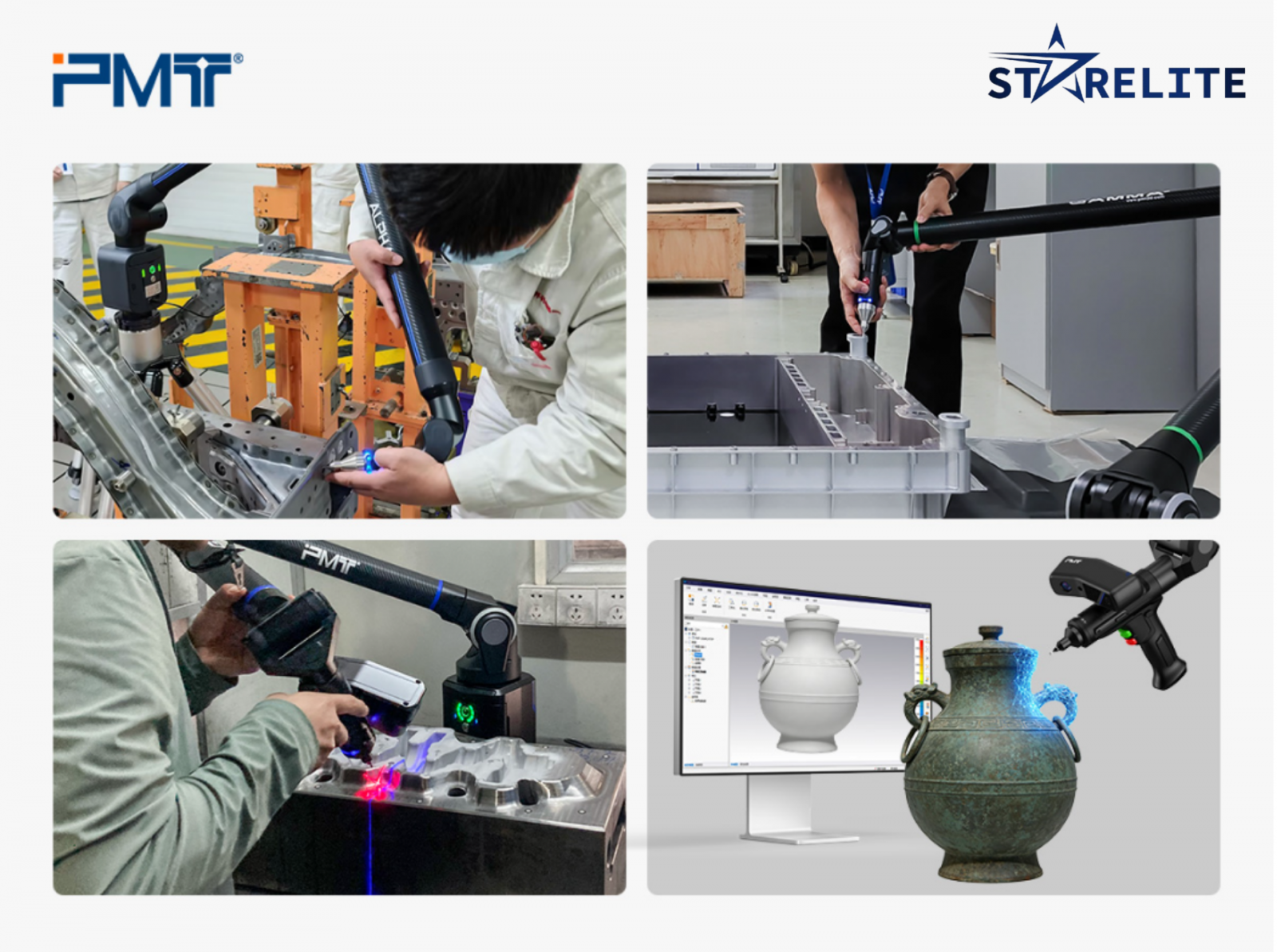

Ứng dụng công nghiệp

Portable CMM được ứng dụng rộng rãi trong nhiều lĩnh vực:

-  Ô tô: kiểm tra tấm kim loại, xác minh thiết lập dụng cụ, kiểm tra căn chỉnh.

-  Hàng không: đo các chi tiết lớn, phức tạp với dung sai cực nhỏ.

-  Reverse engineering: số hóa chi tiết cũ, tái tạo mô hình 3D, phát hiện sai lệch so với CAD.

-  Prototyping: kiểm tra nhanh sai khác để điều chỉnh sản xuất.

-  Đo trong quá trình sản xuất: đảm bảo chất lượng ngay tại xưởng, giảm thời gian kiểm tra.

Giải pháp của PMT

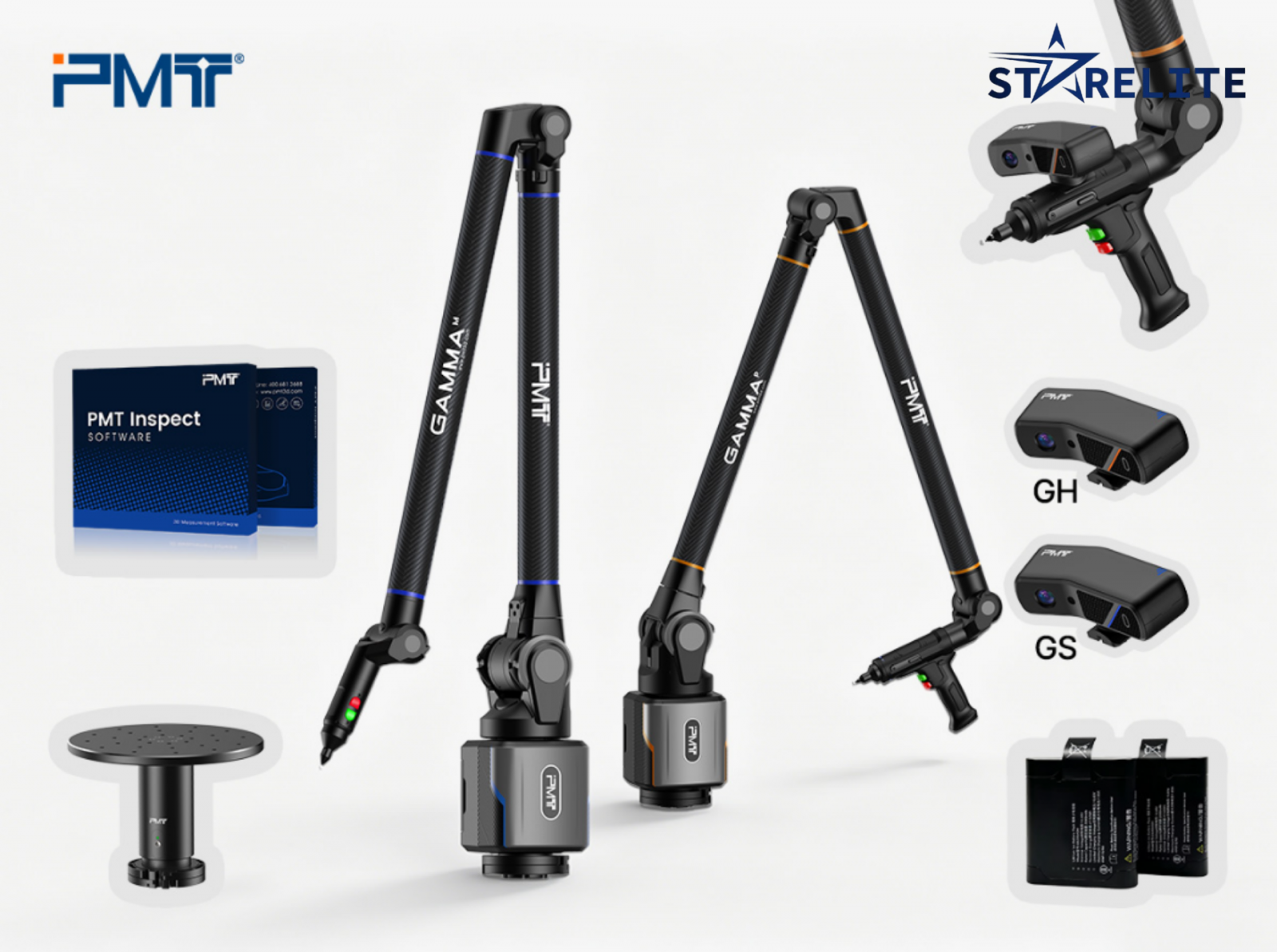

PMT cung cấp các dòng ALPHA và GAMMA, với dung tích đo từ 1.5m đến 4.5m và nhiều cấp độ chính xác (P, M, E, D).

-  GAMMA P series: độ chính xác cực cao, lên tới 0.012mm.

-  Cấu trúc: carbon fiber hàng không, hệ thống mã hóa bên ngoài và cân bằng nhiệt độc quyền.

-  Kết nối: Wi-Fi 5G tùy chỉnh, truyền dữ liệu không dây tốc độ cao.

-  Pin: 18+ giờ với một pin, 32+ giờ với hai pin.

-  Điều kiện hoạt động: từ 5°C – 45°C.

-  Tương thích: PolyWorks, Creaform, bàn xoay 8 trục, đầu quét GH/GS.

Kết luận

Đầu tư vào Portable CMM là chiến lược cần thiết cho mọi nhà máy hiện đại nhằm giảm phế phẩm, tăng tốc độ sản xuất và đảm bảo độ chính xác kích thước ổn định. Với giải pháp của PMT, doanh nghiệp có thể đạt được độ chính xác chuẩn phòng thí nghiệm ngay tại xưởng, nâng cao năng lực kiểm soát chất lượng và hiệu quả vận hành.
