FreeScan Combo Plus

FreeScan Combo Plus là phiên bản nâng cấp mạnh mẽ, được tối ưu hóa với số lượng tia laser nhiều hơn, tốc độ thu nhận dữ liệu vượt trội và khả năng xử lý đối tượng lớn, bề mặt phức tạp nhanh chóng. Với độ chính xác cấp metrology và hiệu suất quét cao, thiết bị đáp ứng tối đa nhu cầu kiểm tra chất lượng, thiết kế ngược và ứng dụng sản xuất tiên tiến, mang lại năng suất xử lý vượt trội cho doanh nghiệp.

GIÁ: Liên hệ

Giá đã bao gồm giao hàng toàn quốc kèm chuyển giao công nghệ

- Đào tạo trực tiếp tại văn phòng khách hàng
- Giải thích nguyên lý và công nghệ Scan 3D
- Hướng dẫn các giải pháp đo, scan sử dụng phần mềm đo
Bảo hành sản phẩm lên đến 2 năm trên toàn quốc (theo option), hỗ trợ máy khác cho khách hàng trong thời gian bảo hành
Vận chuyển nhanh chóng, giao hàng trong vòng 1 tuần trên toàn quốc
Phòng kinh doanh:
094 311 4808

Mô tả sản phẩm

1. Đặc điểm nổi bật

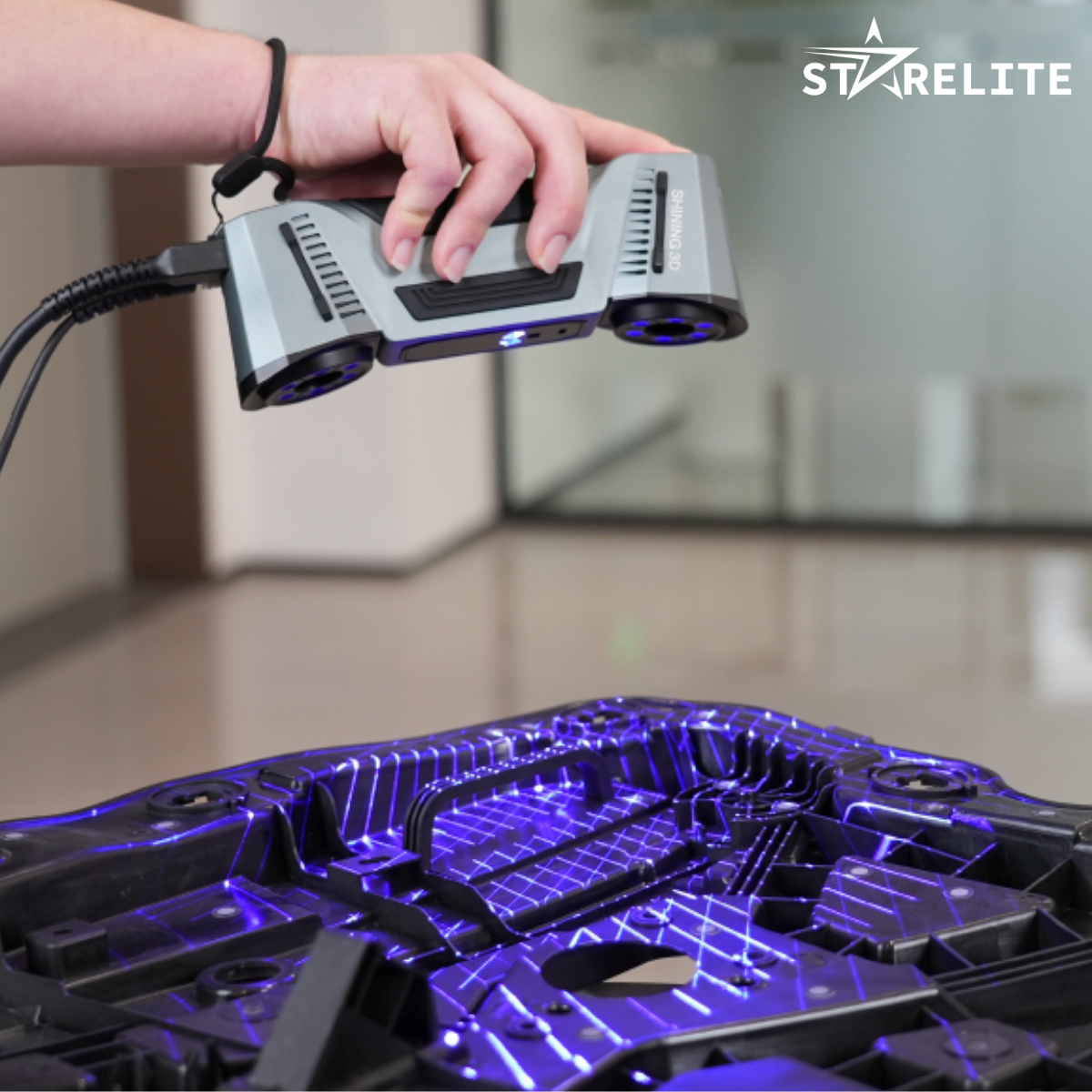

• Giữ nguyên nền tảng Công nghệ nguồn sáng kết hợp Blue laser + VCSEL IR, nhưng nâng cấp multiple-line lên 50 laser lines để tăng tốc độ thu dữ liệu.

• Kích thước và trọng lượng tương đương bản tiêu chuẩn: 193 × 63 × 53 mm; 620 g, vẫn đảm bảo thao tác cầm tay thoải mái.

• Tương thích đầy đủ các chế độ quét và bộ phụ kiện metrology như bản Combo.

2. Độ chính xác

• Độ chính xác quét (scan accuracy): 0,02 mm (chuẩn đo lường).

• Volumetric accuracy: 0,02 + 0,033 mm/m (độ chính xác toàn khối).

3. Các chế độ quét

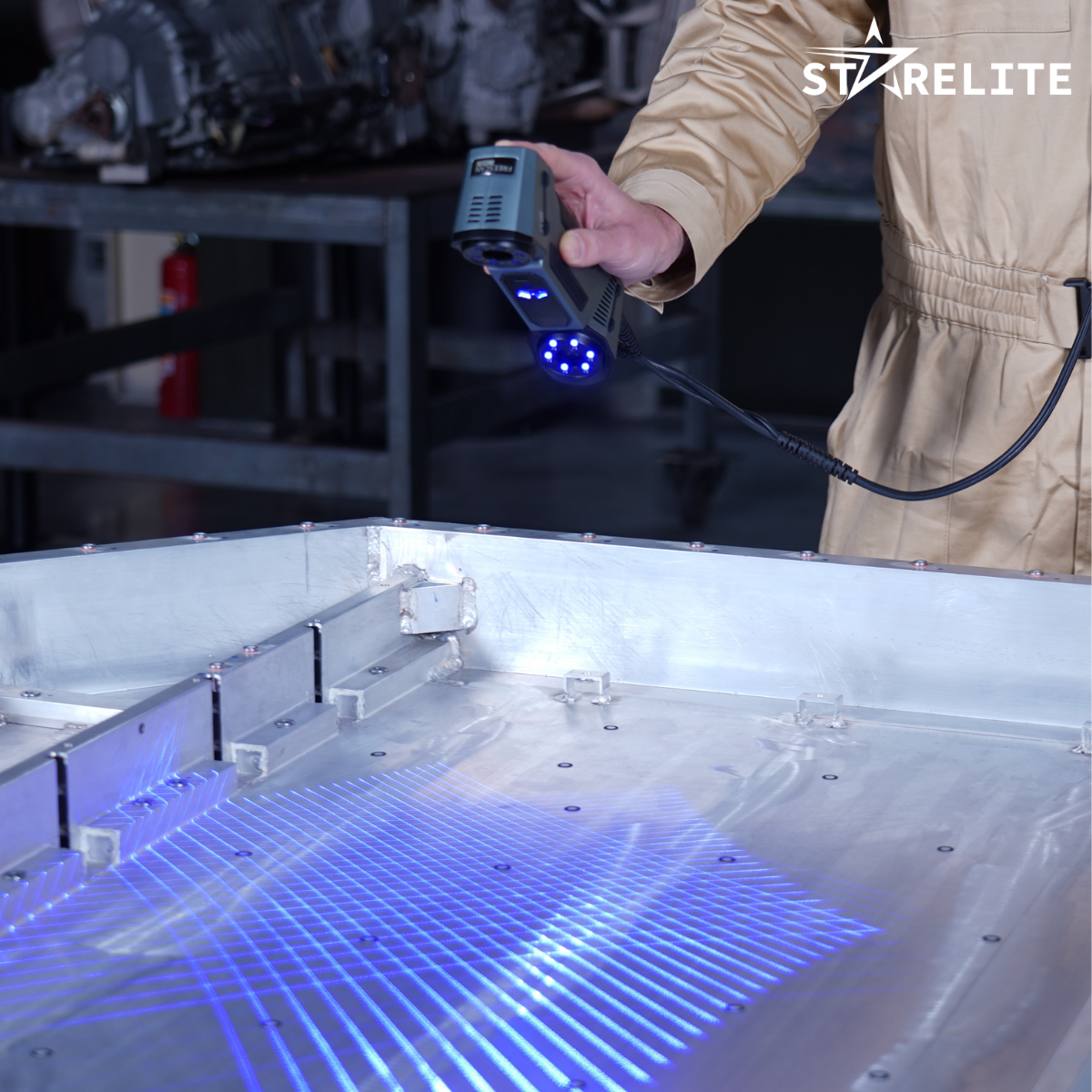

• Chế độ đa tia với 50 tia laser: tối ưu thu dữ liệu diện rộng nhanh.

• Chế độ quét tinh xảo với 7 tia song song: khu vực chi tiết.

• Chế độ quét lỗ sâu với 1 tia đơn: lỗ sâu, khe hẹp.

• Chế độ hồng ngoại (IR) quét nhanh không cần điểm dán.

4. Tốc độ quét

• Tốc độ tối đa tại chế độ đa tia lên đến ~3.600.000 điểm/giây nhờ 50 tia lasers - phù hợp khi cần năng suất xử lý cao.

• FOV: 520 × 510 mm (laser); trong chế độ IR có thể mở rộng (tham chiếu trang chính thức).

5. Ứng dụng

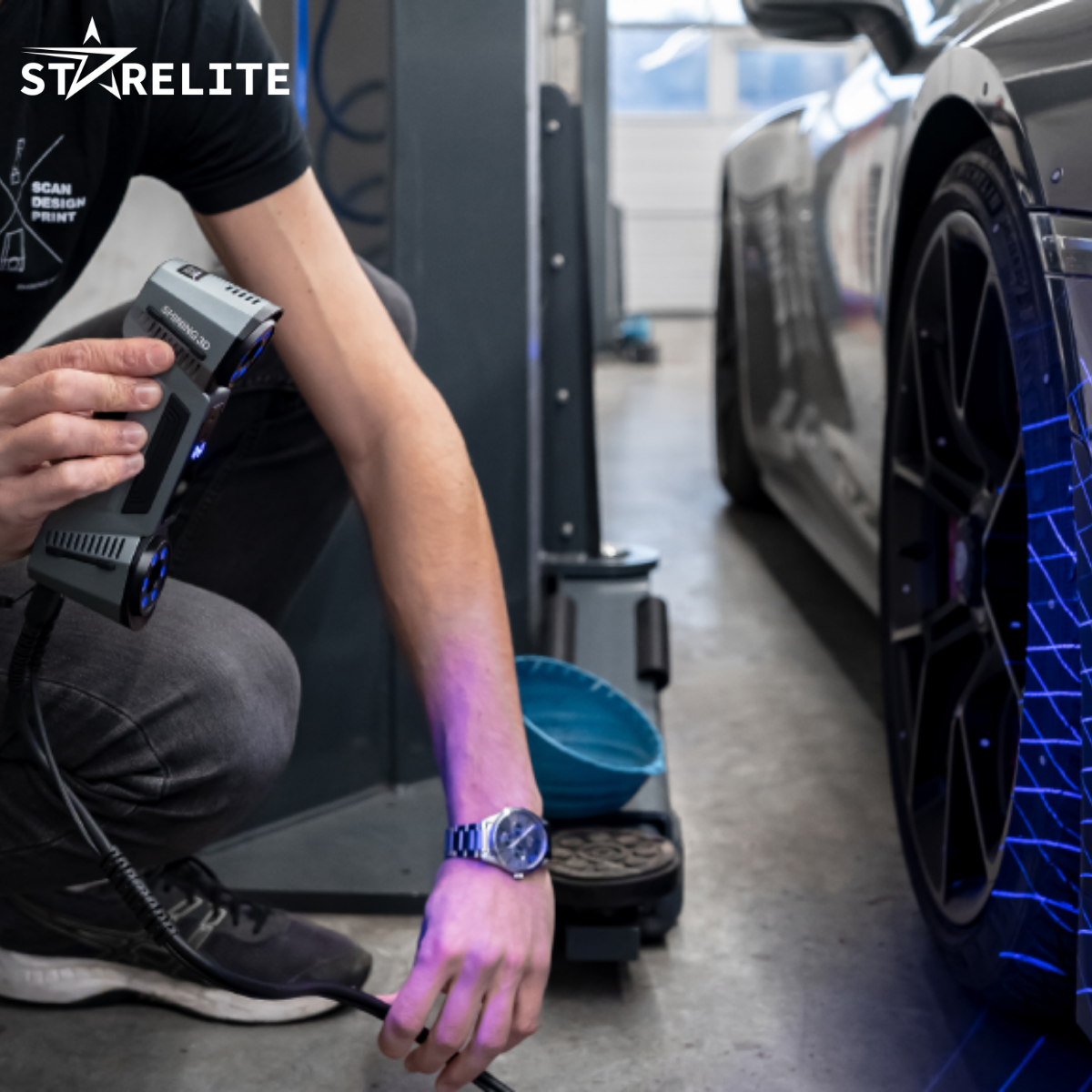

• Các dự án quy mô lớn / yêu cầu tốc độ cao: quét thân xe, bộ phận lớn, các chi tiết phản chiếu.

• Sản xuất & kiểm tra hàng loạt: nơi cần rút ngắn thời gian thu dữ liệu mà vẫn giữ chuẩn đo lường.

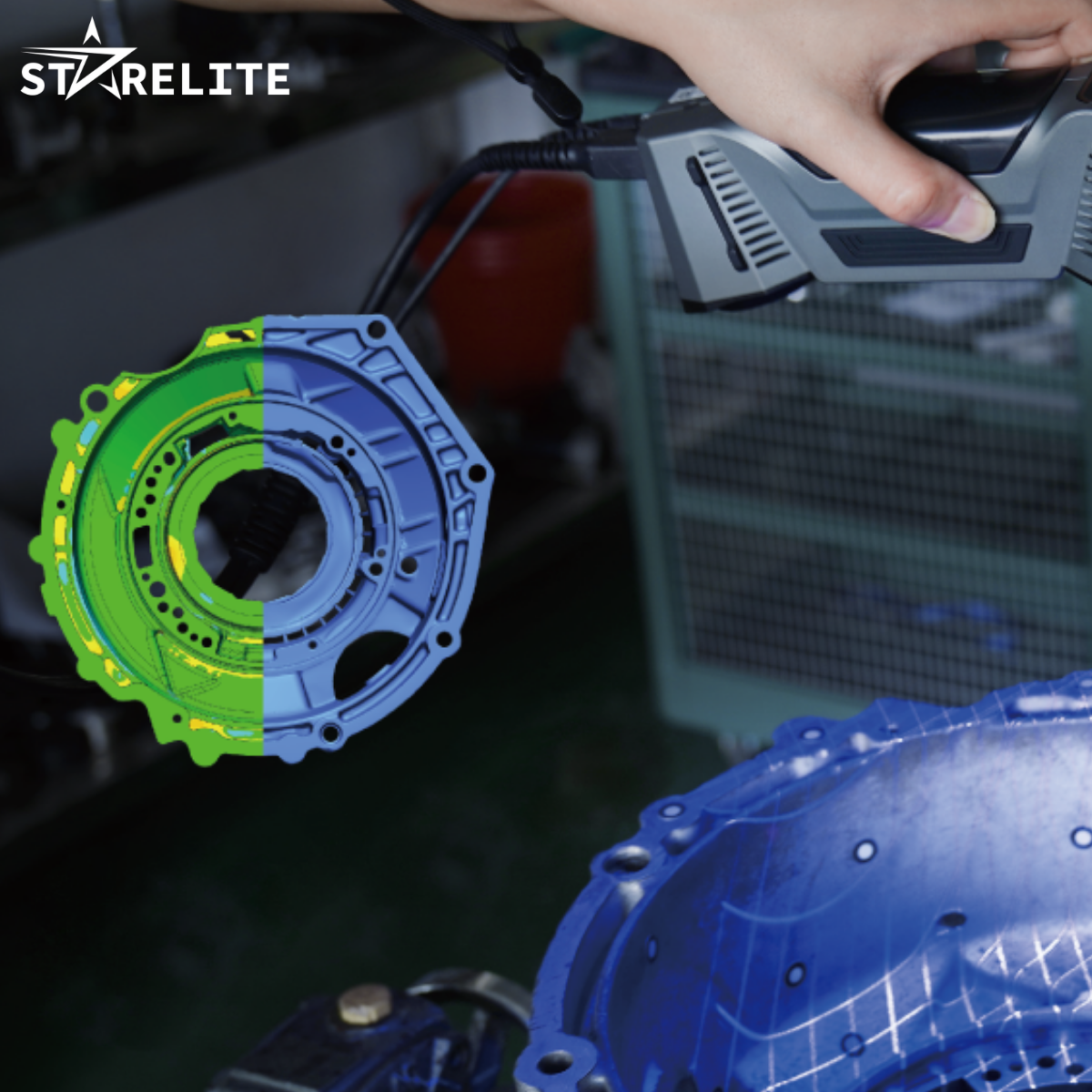

• Thiết kế ngược & kiểm tra chất lượng trên các chi tiết kích thước lớn hoặc bề mặt phức tạp.

6. Tóm tắt nhanh

Yếu tố	Thông số / Ghi chú
Độ chính xác	Scan: 0,02 mm; Volumetric: 0,02 + 0,033 mm/m.
Thiết kế	193 × 63 × 53 mm; 620 g.
Chế độ quét	Multiple (50), Fine (7), Deep hole (1), IR.
Tốc độ	Up to ~3.600.000 pts/s.
FOV	Max 520 × 510 mm (laser); IR mode mở rộng.
Ứng dụng	Cơ khí, ô tô, sản xuất hàng loạt, năng lượng, thiết kế ngược.

7. Kết luận

FreeScan Combo+ mở rộng hiệu suất từ bản Combo tiêu chuẩn bằng cách tăng số laser lines và tốc độ thu dữ liệu đến ~3,6 triệu điểm/giây, đồng thời vẫn đảm bảo độ chính xác metrology 0,02 mm. Đây là lựa chọn phù hợp khi yêu cầu năng suất xử lý cao mà không hy sinh chất lượng đo lường.

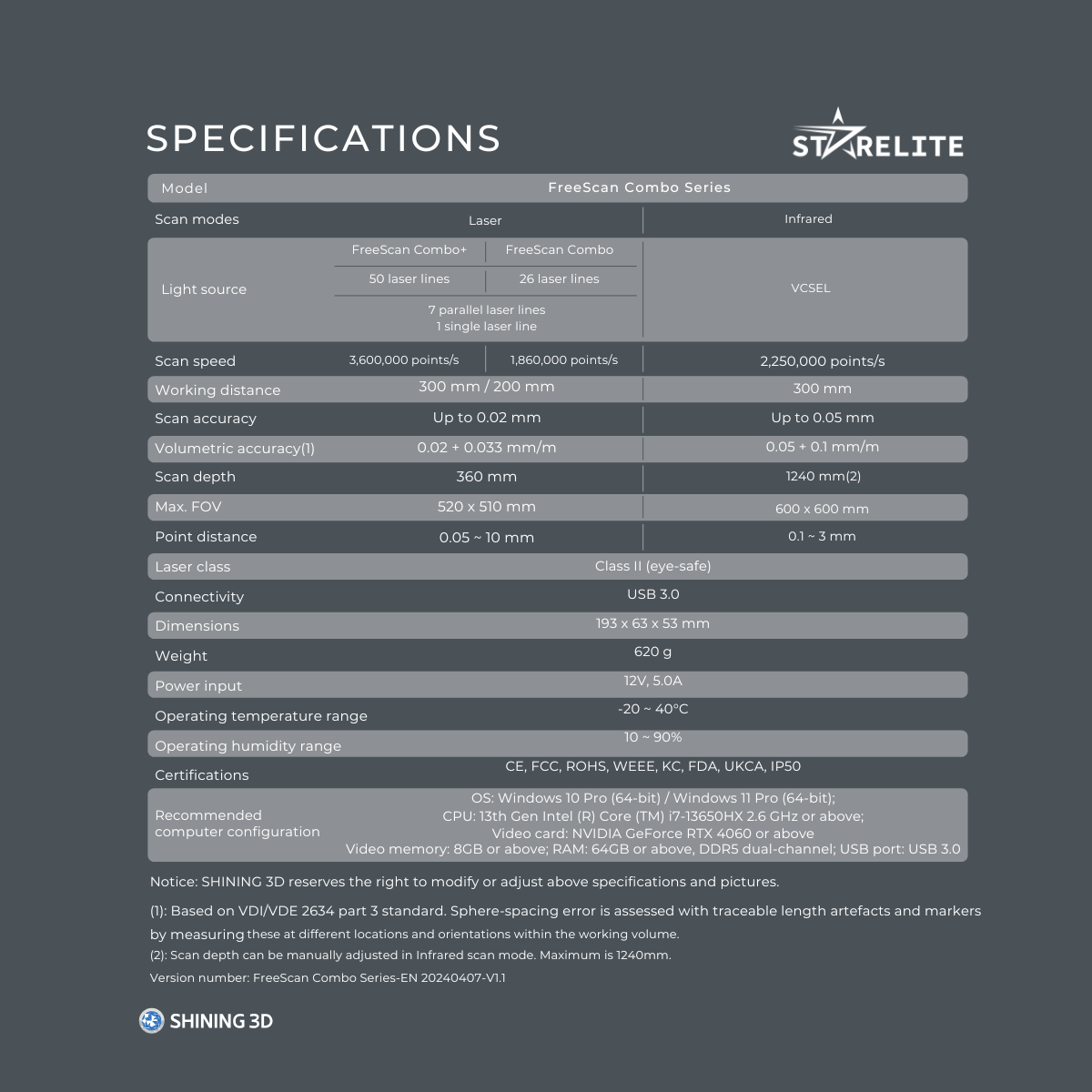

Thông số kỹ thuật

STT	Thông số kỹ thuật	Freescan Combo Plus
1	Chế độ quét	50 Laser Lines \| 7 Parallel Laser Lines \| Single Laser
2	Nguồn sáng	Blue Laser \| IR (Hồng Ngoại)

3	Độ chính xác vùng quét	0.02 mm


4	Độ chính xác thể tích	0.02 ± 0.033 mm/m




5	Tốc độ quét	3,600,000 điểm/giây

6	Độ phân giải dữ liệu	0.05 ~ 10 mm
7	Kích thước vùng quét (FOV) lớn nhất	600 x 600 mm


8	Khoảng cách quét	300 mm

9	Quét màu sắc	Không
10	Photogrammetry	Không
11	Hệ thống tích hợp	/





12	Quét không dây	Không hỗ trợ


13	Dữ liệu đầu ra	OBJ, STL, ASC, PLY, P3, 3MF
14	Chứng nhận độ chính xác	VDI/VDE 2634 – 3 (ISO 17025 Certified Lab)
15	Chứng nhận chất lượng	CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50
