FreeScan Trak Pro2

1. Đặc điểm nổi bật

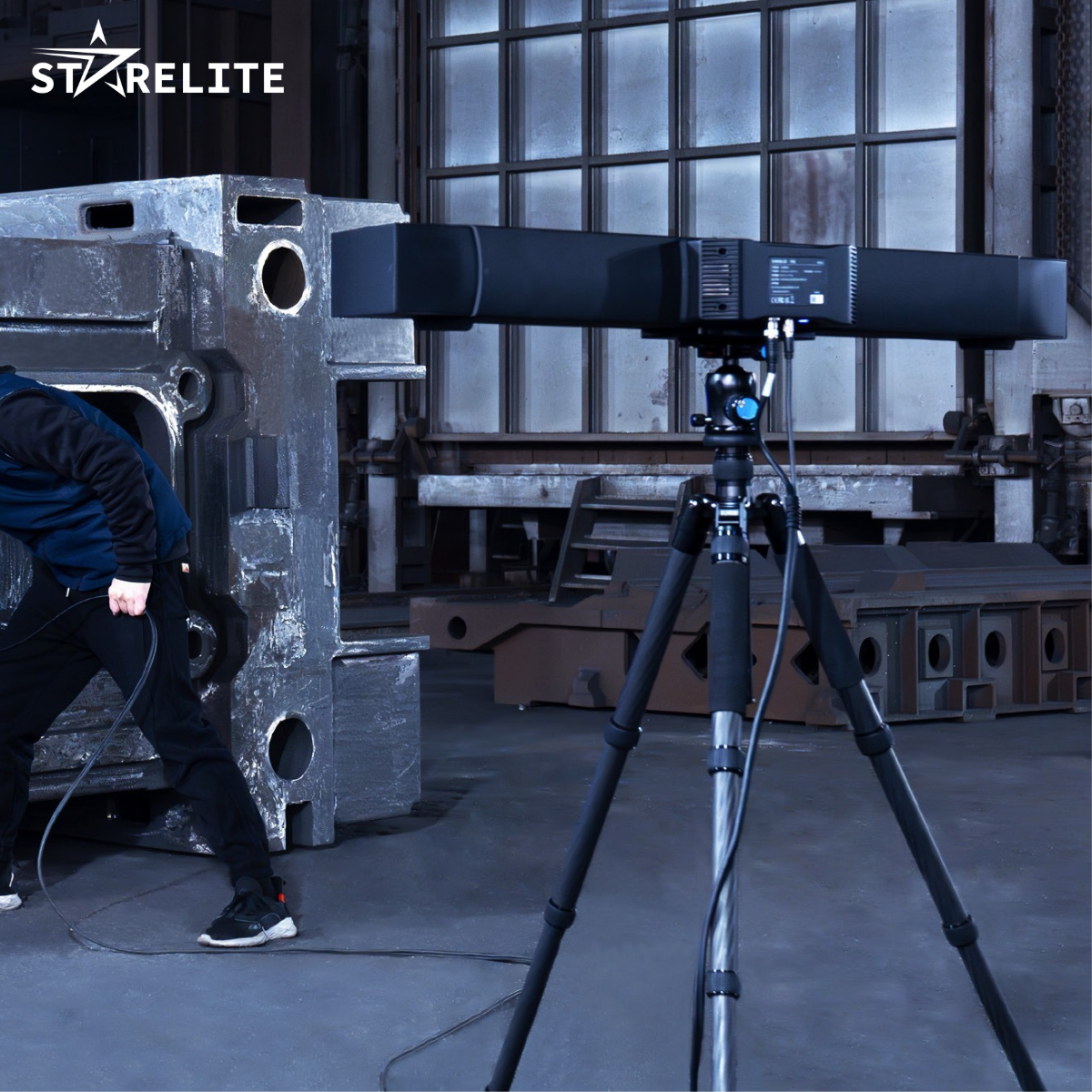

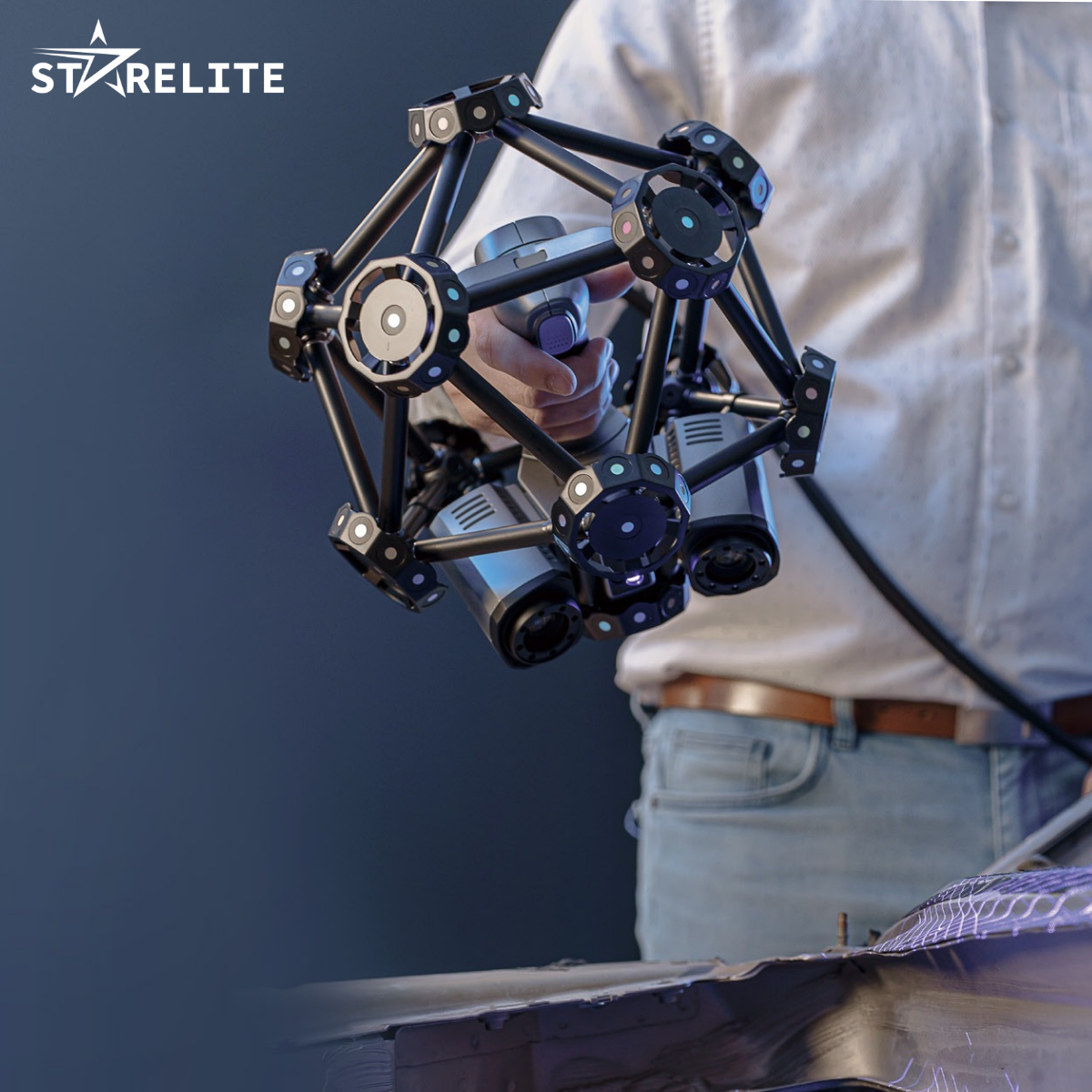

  •  Quét không cần điểm dán, nhờ công nghệ tham chiếu động với FreeTrak bar theo dõi vị trí đầu quét TE25 trong thời gian thực, giúp tối ưu hóa quy trình và loại bỏ công đoạn dán marker phức tạp.

  •  Hỗ trợ hai chế độ định vị: quét dựa trên theo dõi quang học hoặc dùng điểm dán truyền thống - phù hợp với nhiều loại bề mặt và môi trường vật liệu khác nhau.

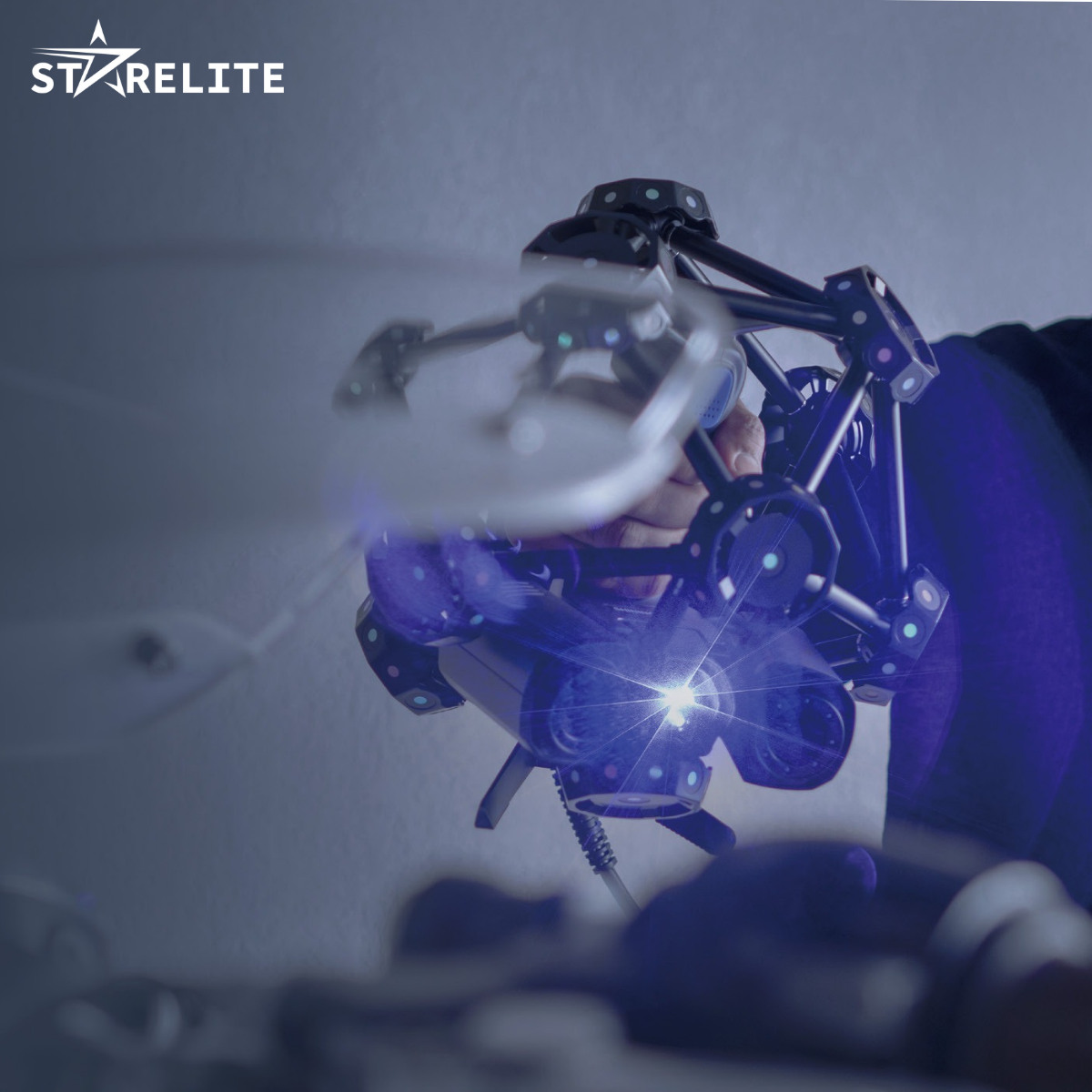

  •  Hệ thống quét laser đa dạng, gồm ba chế độ quét phù hợp với nhu cầu khác nhau: 50 tia laser chéo (quét nhanh và chính xác), 7 tia song song (quét chi tiết cao), và 1 tia đơn (quét sâu, tỷ lệ đường kính/hộ́c đạt 1:4).

2. Độ chính xác chuẩn đo lường

  •  Độ chính xác quét (scan accuracy) đạt cấp bậc đo lường: 0,023 mm, được đánh giá theo tiêu chuẩn VDI/VDE 2634 trong phòng thí nghiệm được chứng nhận ISO/IEC 17025:2017.

  •  Độ chính xác thể tích (volumetric accuracy):

9,6 m³ đạt 0,062 mm

17,6 m³ đạt 0,072 mm

  •  Tăng cường chính xác với photogrammetry (VPG): đạt thêm 0,044 mm + 0,012 mm/m, lý tưởng cho quét các khu vực lớn mà vẫn giữ ổn định chất lượng dữ liệu.

3. Các chế độ quét

FreeScan Trak Pro2 trang bị ba chế độ quét laser linh hoạt:

  •  Quét tốc độ cao: 50 tia chéo — phù hợp với bề mặt lớn cần xử lý nhanh.

  •  Quét chi tiết (HD): 7 tia song song để ghi lại các chi tiết nhỏ một cách sắc nét.

  •  Quét hốc sâu: 1 tia đơn, tỷ lệ đường kính/hộ́c đạt 1:4, giúp tiếp cận các vùng hẹp hiệu quả.

4. Tốc độ quét

  •  Tốc độ ghi dữ liệu đạt 3.070.000 điểm/giây, giúp xử lý nhanh trong môi trường quét rộng và yêu cầu hiệu quả cao.

5. Ứng dụng

  •  Ô tô: Quét chi tiết khung, kiểm tra khuyết tật hoặc sai lệch kích thước trong các bộ phận như khay pin xe điện — nhanh chóng và chính xác. Trong ví dụ về kiểm tra EV battery tray, FreeScan Trak Pro2 giúp giảm thời gian chuẩn bị lên tới 15 phút mỗi lần kiểm tra.

  •  Công nghiệp năng lượng & nặng: Thích hợp cho quét các thành phần lớn như turbine, thiết bị hạ tầng trong môi trường khắc nghiệt.

  •  Cơ khí và vận tải: Quét phương tiện hạng nặng, thân máy bay, khung tàu, giúp phục vụ kiểm tra kết cấu, reverse engineering với độ chính xác cao.

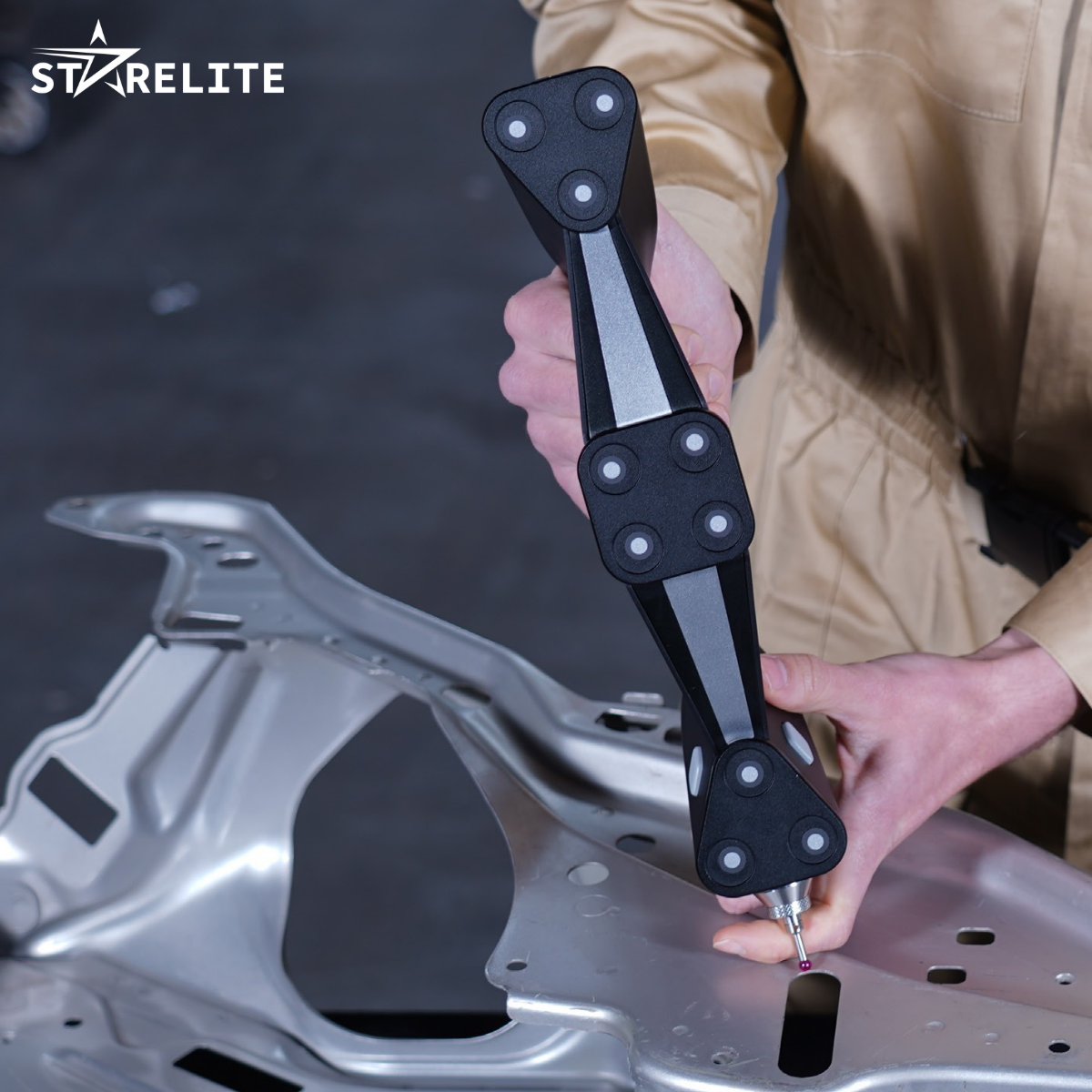

  •  Kiểm tra chất lượng & đảo ngược thiết kế: Tích hợp với FreeProbe (tùy chọn) giúp đo nhanh các đặc trưng như điểm đo hình học mà không cần tạo dữ liệu mới cho toàn bộ vật thể.

6. Tóm tắt nhanh

7. Kết luận

Máy quét 3D FreeScan Trak Pro2 là giải pháp đo lường 3D chuyên nghiệp, kết hợp độ chính xác chuẩn đo lường, tốc độ quét cao và khả năng hoạt động không cần điểm dán linh hoạt. Thiết bị này là lựa chọn tối ưu cho các doanh nghiệp công nghiệp đòi hỏi quy trình hiệu quả, chính xác và tiện lợi — từ kiểm tra chi tiết nhỏ đến quét các bộ phận lớn với năng suất cao.

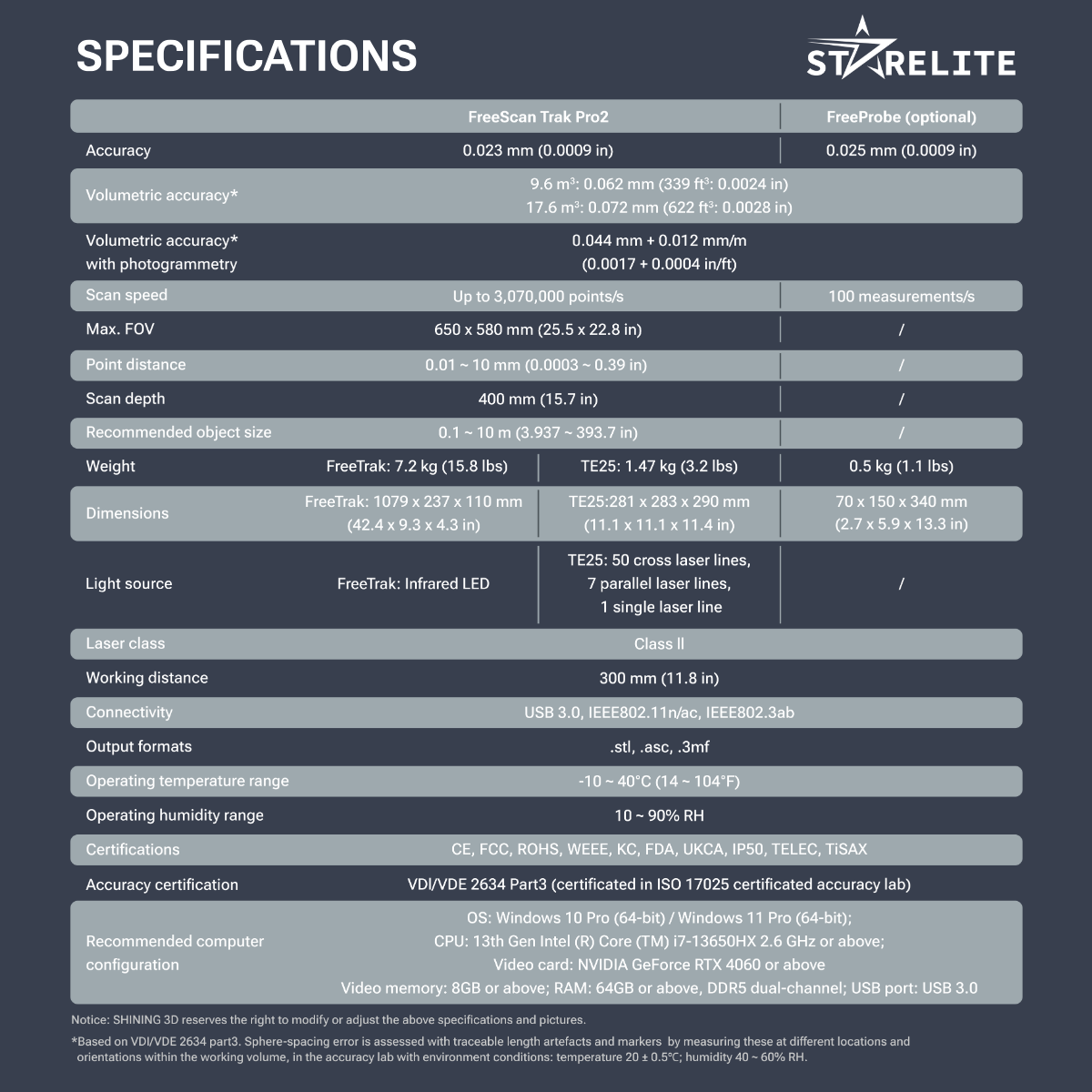

Thông số kỹ thuật
