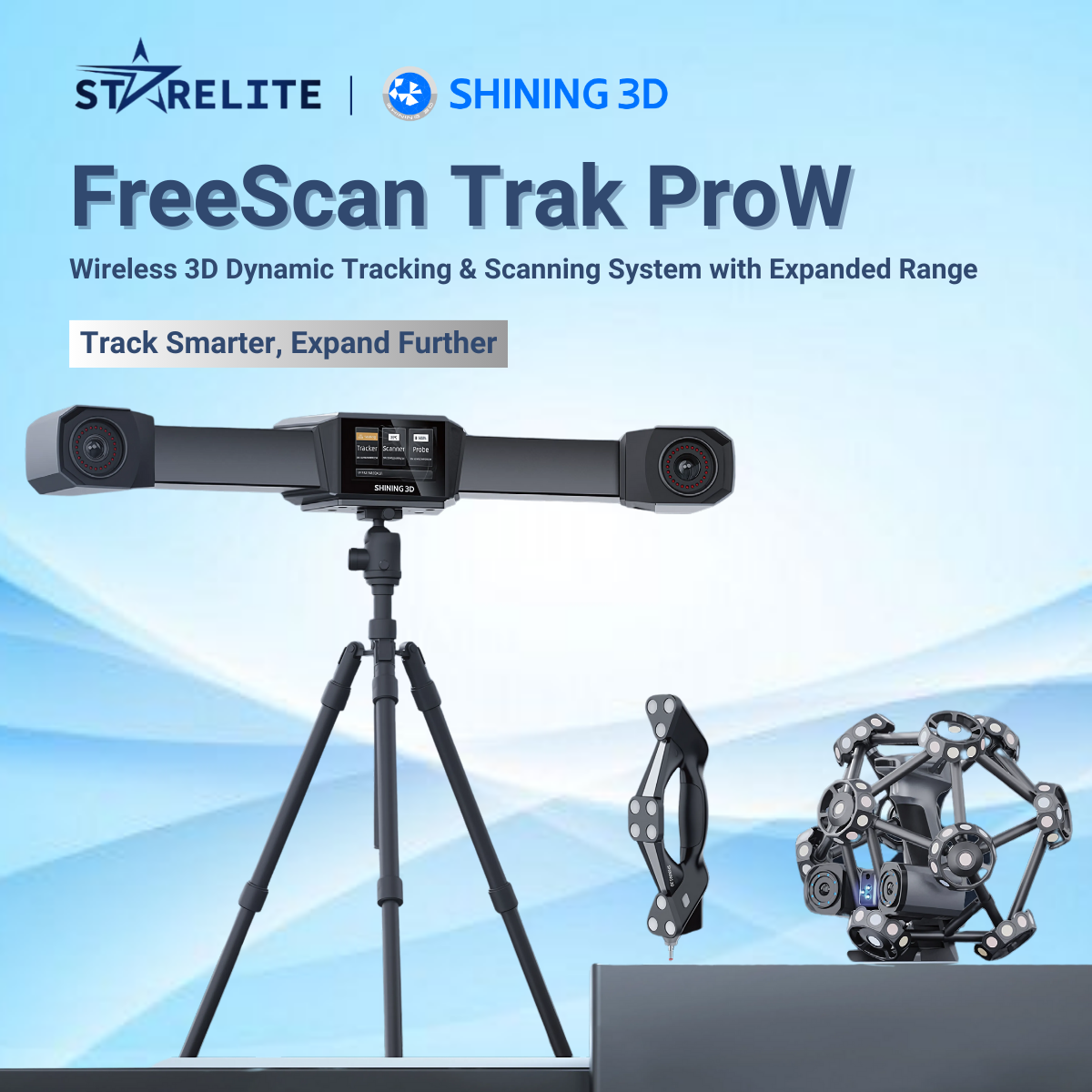

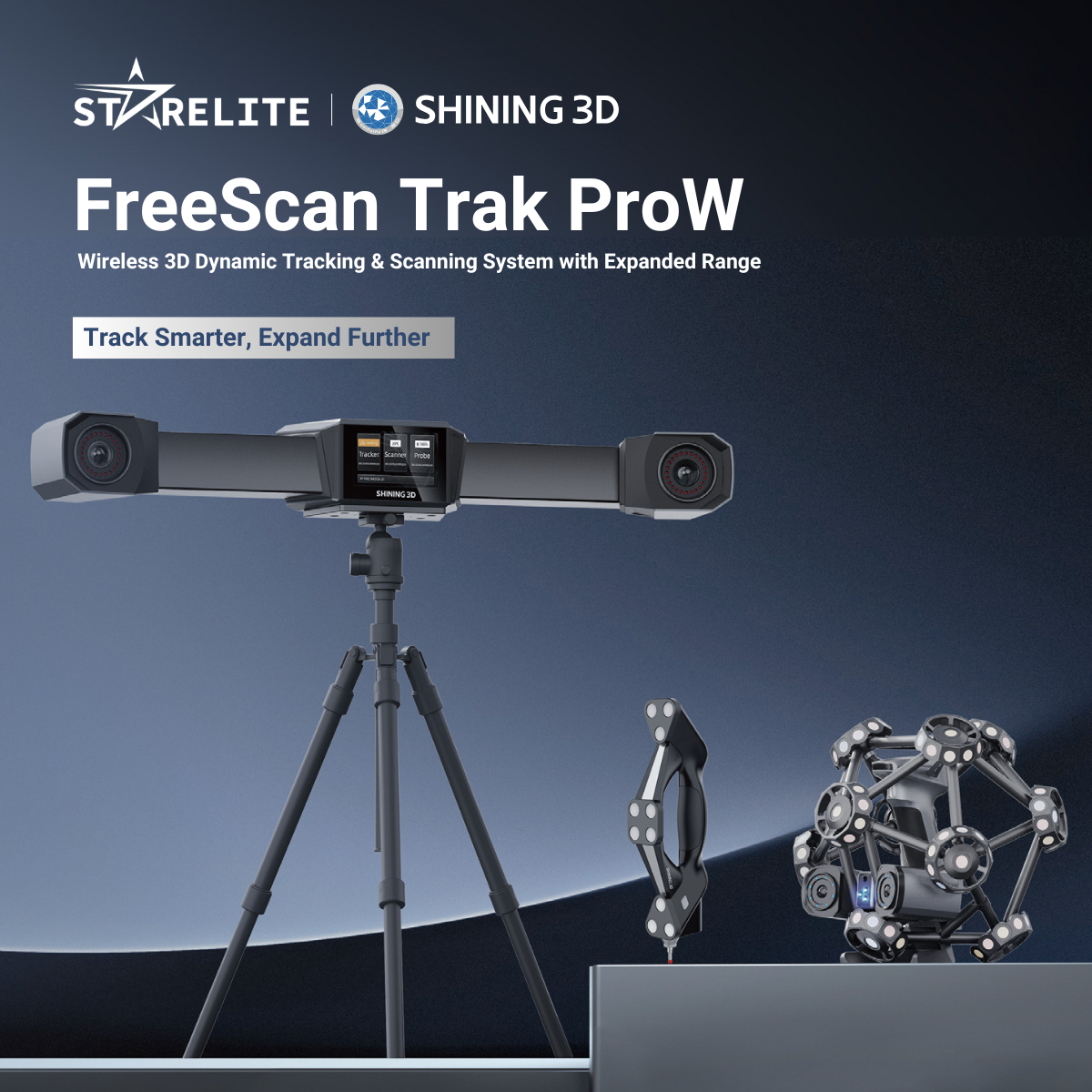

FreeScan Trak ProW

1. Đặc điểm nổi bật

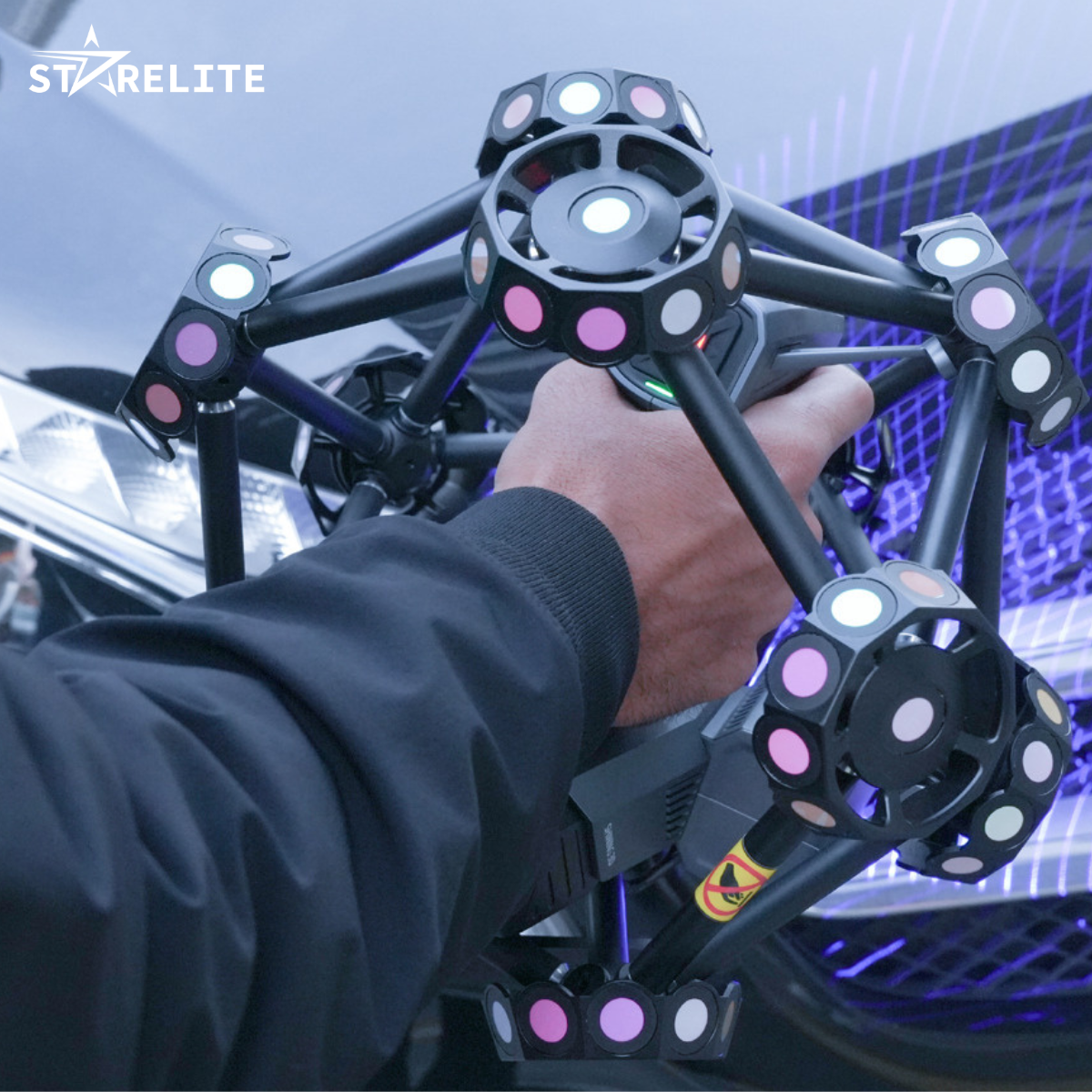

  •  Không cần gắn marker, sử dụng hệ thống theo dõi FreeTrak W để nhận diện và định vị TE25W scanner theo thời gian thực, giúp tiết kiệm thời gian và tối ưu hóa quy trình.

  •  Hoạt động không dây, hỗ trợ pin dự phòng, tích hợp màn hình hiển thị trực tiếp trên thiết bị, tăng tính di động và thuận tiện trong môi trường công nghiệp.

  •  Tích hợp công nghệ Video Photogrammetry (VPG) - công nghệ quét bằng hình ảnh video kết hợp đo ảnh, đảm bảo độ chính xác toàn cục ổn định trên phạm vi lớn mà không cần marker quét.

2. Độ chính xác chuẩn đo lường

  •  Độ chính xác quét: đạt 0,023 mm (đạt tiêu chuẩn metrology-grade).

  •  Độ chính xác thể tích (Volumetric Accuracy):

15,6 m³: 0,046 mm

45 m³: 0,063 mm

76 m³: 0,088 mm

128 m³: 0,127 mm

  •  Với công nghệ VPG: tăng độ chính xác volumetric là 0,044 mm + 0,012 mm/m, giúp duy trì hiệu suất cao khi quét phạm vi mở rộng.

3. Các chế độ quét

Máy hỗ trợ 3 chế độ quét linh hoạt qua TE25W:

  •  Quét tốc độ cao với 50 tia laser chéo — thích hợp xử lý nhanh đối tượng lớn.

  •  Quét chi tiết với 7 tia laser song song — ghi nhận chính xác vùng chi tiết nhỏ.

  •  Quét hốc sâu bằng 1 tia laser — xử lý các vùng hẹp hoặc sâu hiệu quả.

 4. Tốc độ quét

  •  Tốc độ quét cực cao: lên đến 5,500,000 điểm/giây, cho phép quét mượt mà và nhanh chóng trên các đối tượng kích thước lớn.

5. Ứng dụng

Thiết bị thích hợp cho nhiều lĩnh vực công nghiệp quan trọng:

  •  Ô tô: Phân tích biến dạng bề mặt, kiểm tra vị trí lỗ tấm kim loại; quét hiệu quả các chi tiết phức tạp.

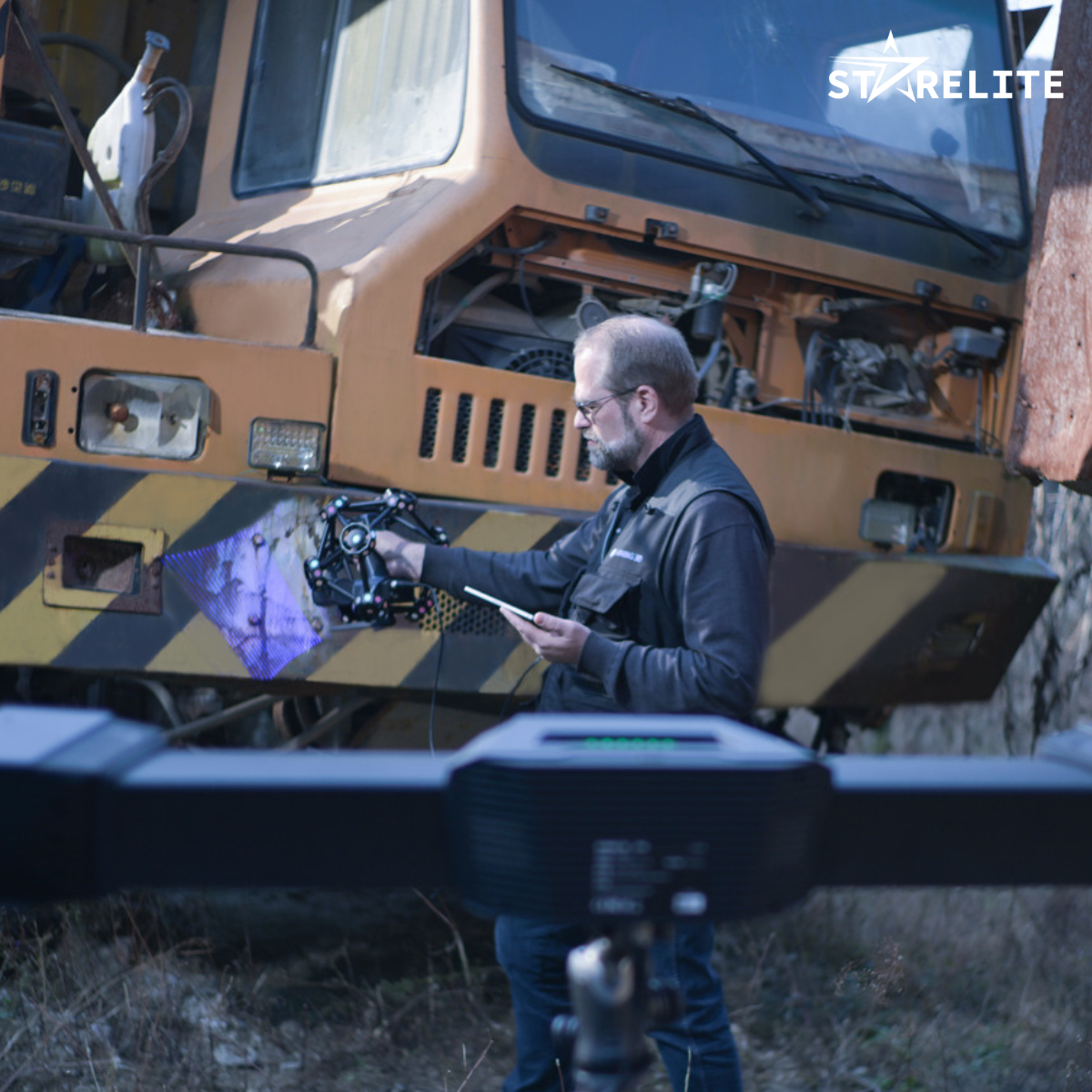

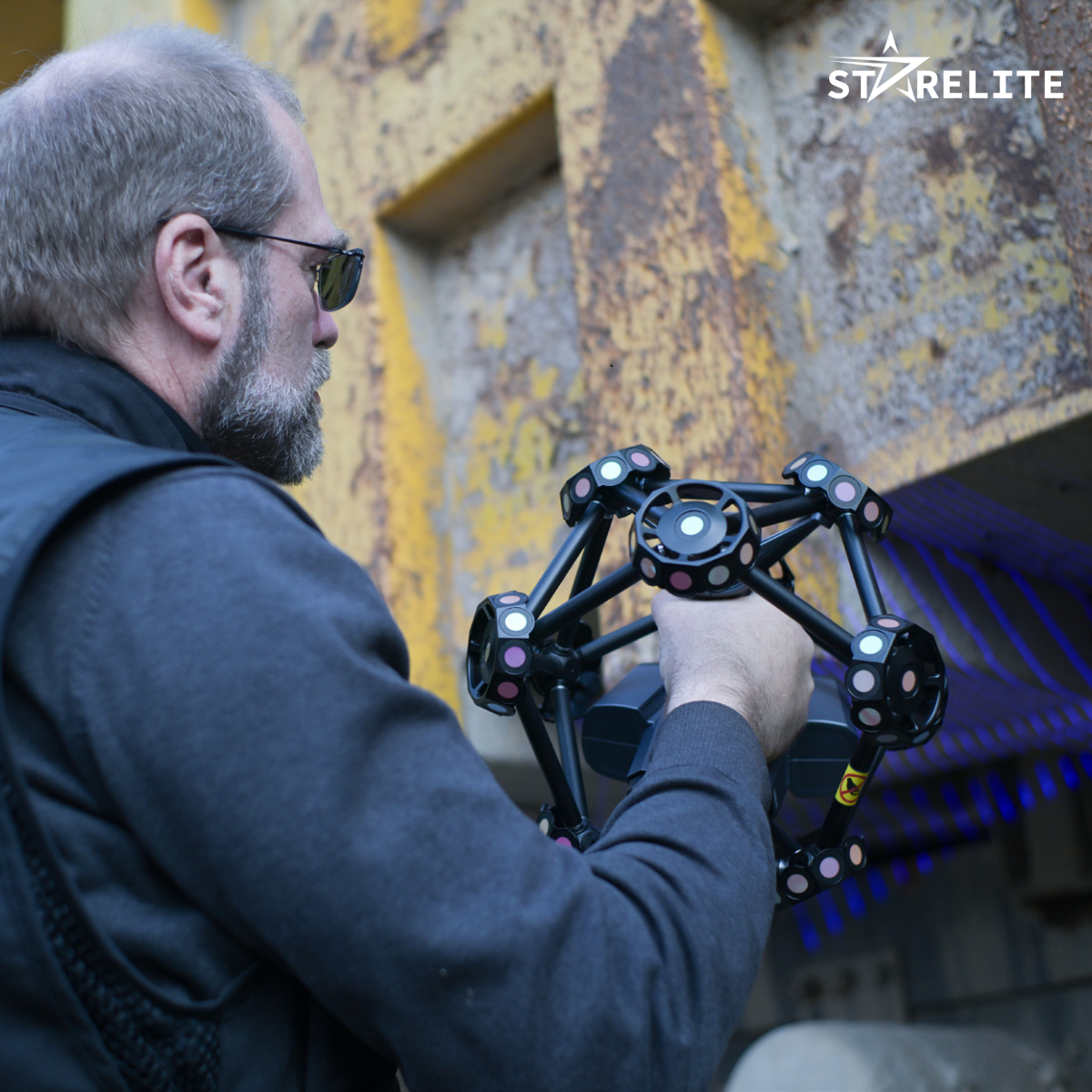

  •  Công nghiệp năng lượng & công nghiệp nặng: Kiểm tra turbine thủy điện, mũi khoan dầu... với phạm vi quét lớn lên đến 206,7 m³ — giúp hạn chế tối đa việc phải di chuyển thiết bị (leapfrog).

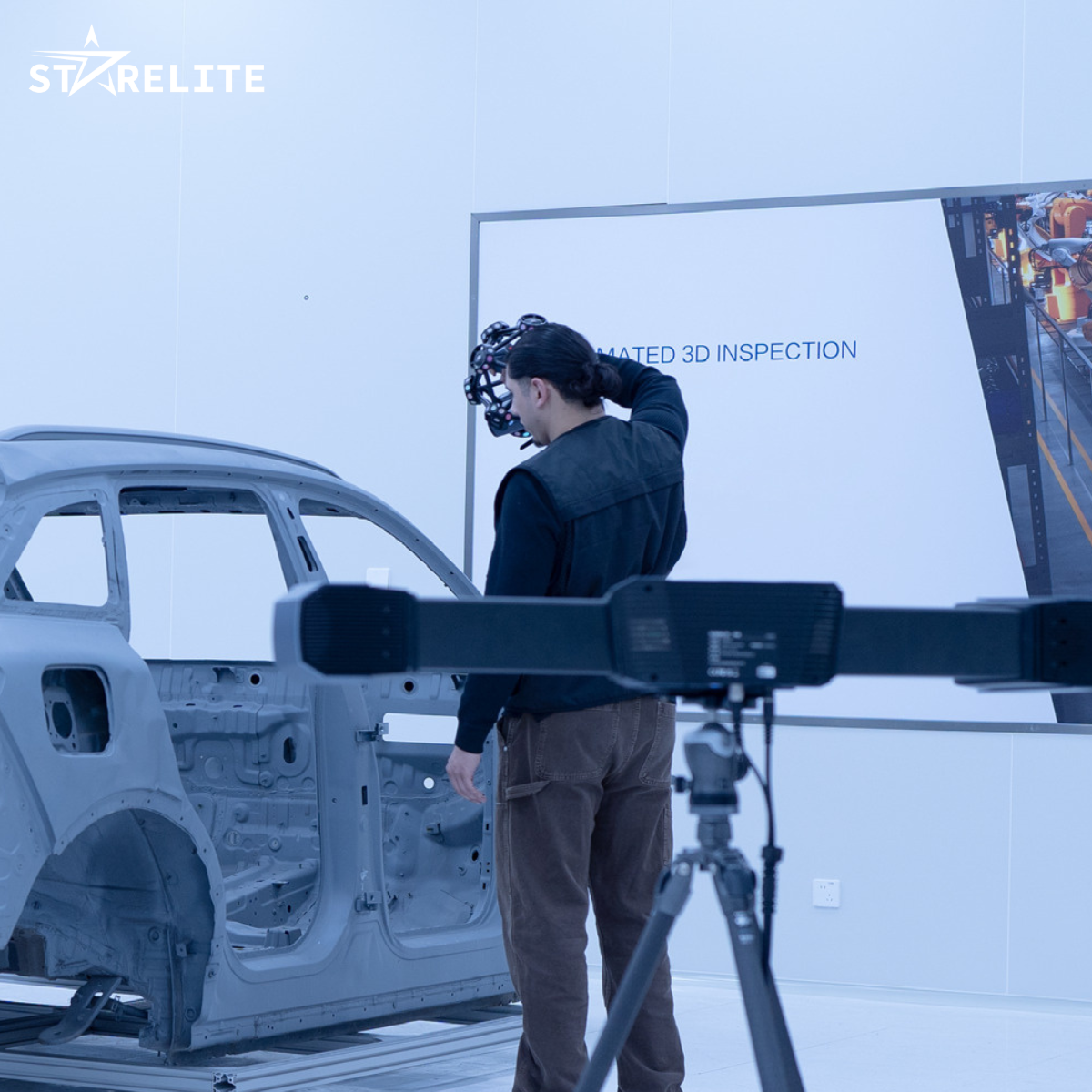

  •  Cơ khí và phương tiện vận tải: Quét chính xác chi tiết lớn như thân xe, kết cấu rail — tối ưu hoá để phục vụ cho các ứng dụng thiết kế ngược và kiểm định.

 6. Tóm tắt nhanh

7. Kết luận

Máy quét 3D FreeScan Trak ProW là giải pháp tối ưu cho đo lường 3D công nghiệp quy mô lớn: từ độ chính xác chuẩn đo lường, tốc độ quét ấn tượng đến khả năng quét không dây, không cần điểm dán và phạm vi hoạt động rộng. Đây là một lựa chọn lý tưởng cho môi trường sản xuất chuyên nghiệp, đòi hỏi tính hiệu suất, di động và chất lượng dữ liệu cao.

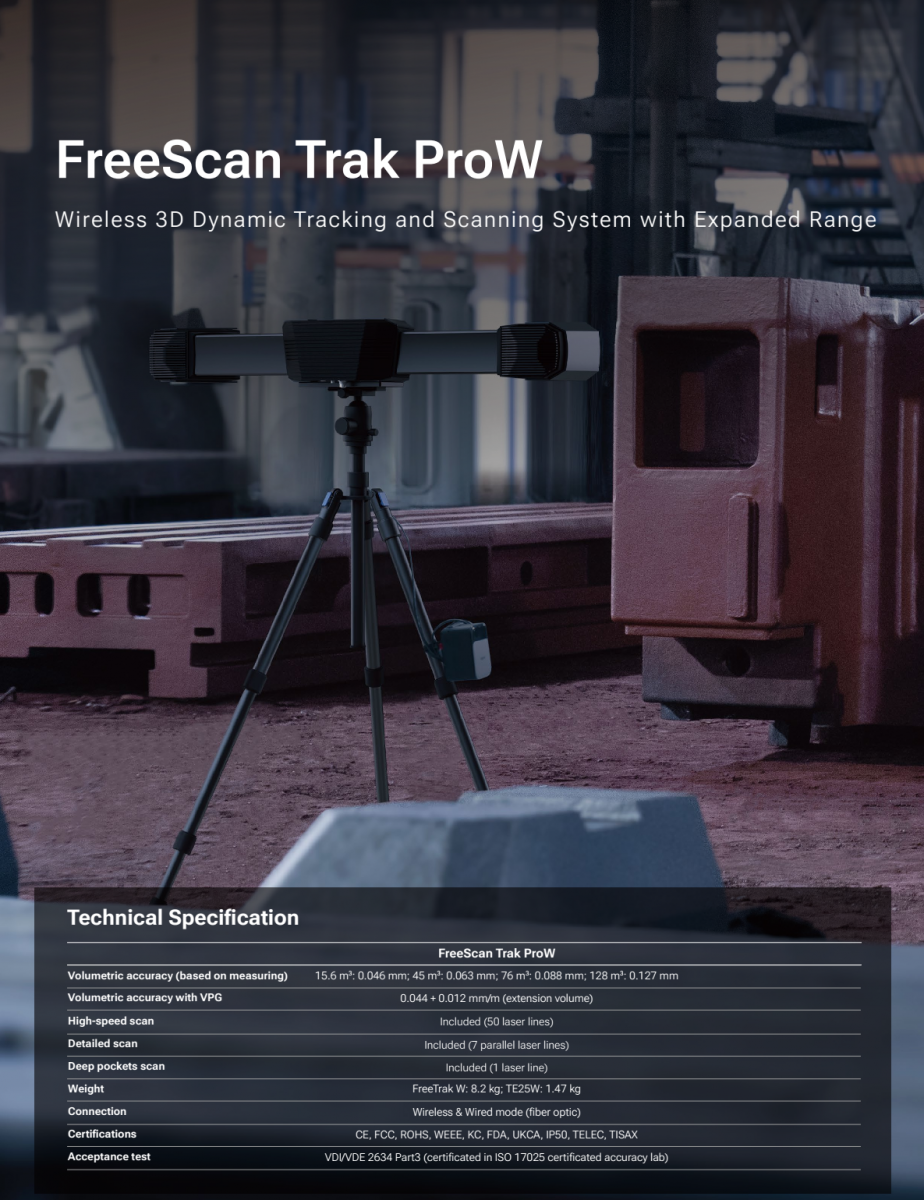

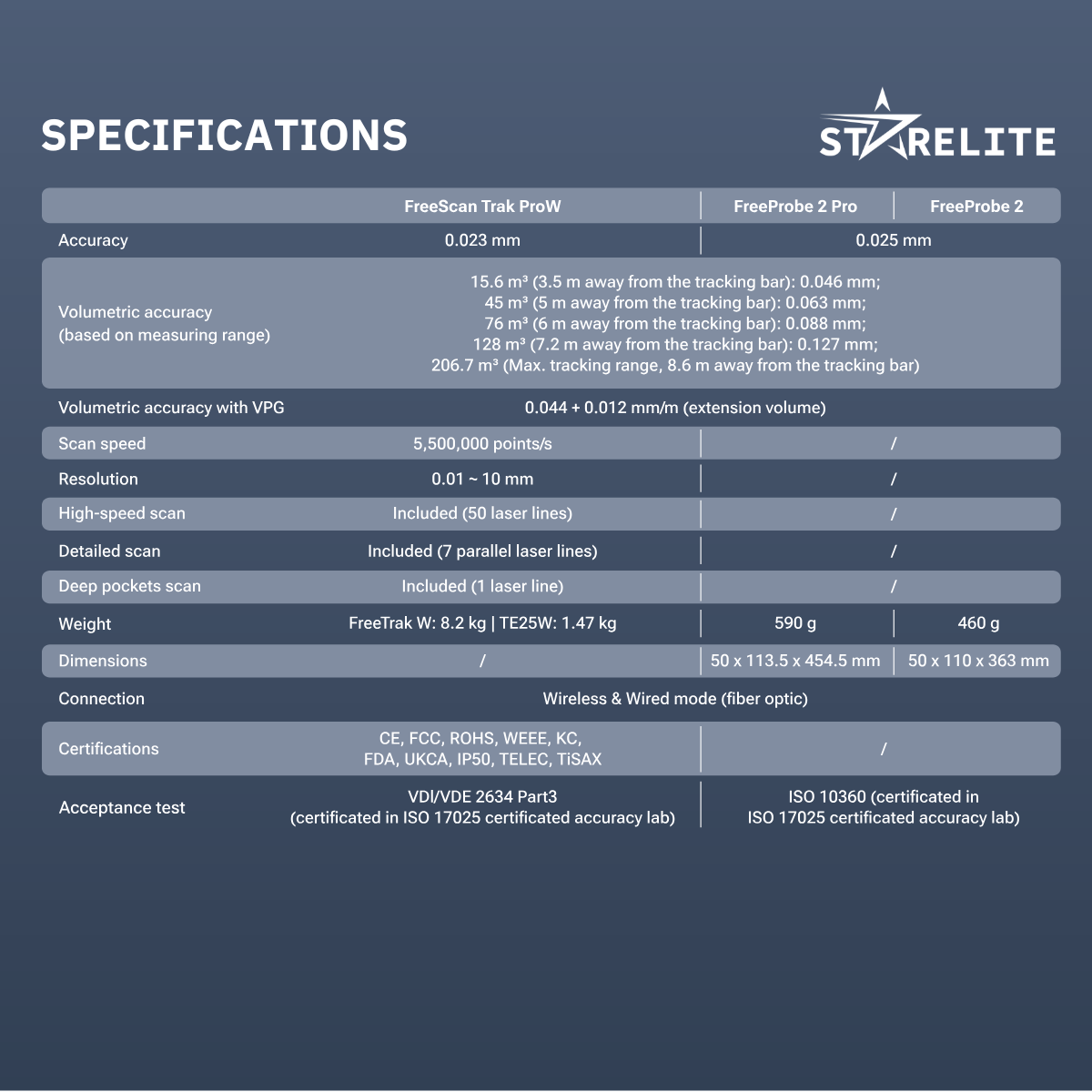

Thông số kỹ thuật
