OptimScan 5M Plus

1. Đặc điểm nổi bật

  •  Độ chính xác cực cao: đạt tới 0,005 mm chỉ trong một lần quét (single-shot), đồng thời hệ thống hỗ trợ phát hiện rung môi trường để đảm bảo chất lượng dữ liệu.

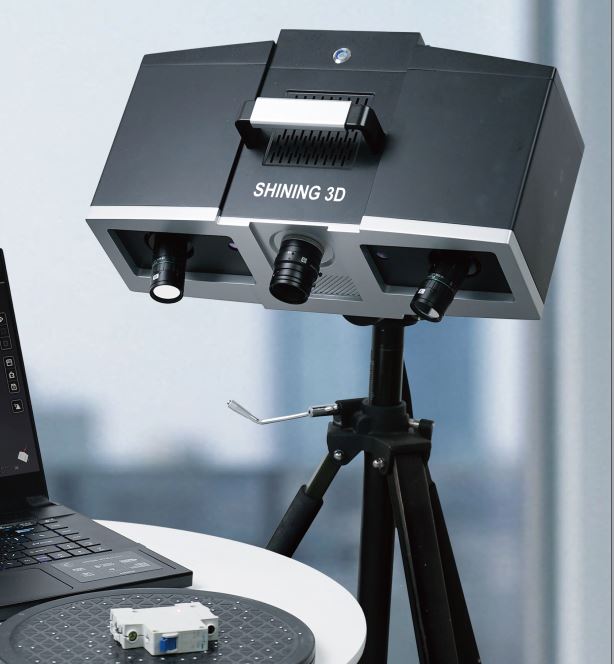

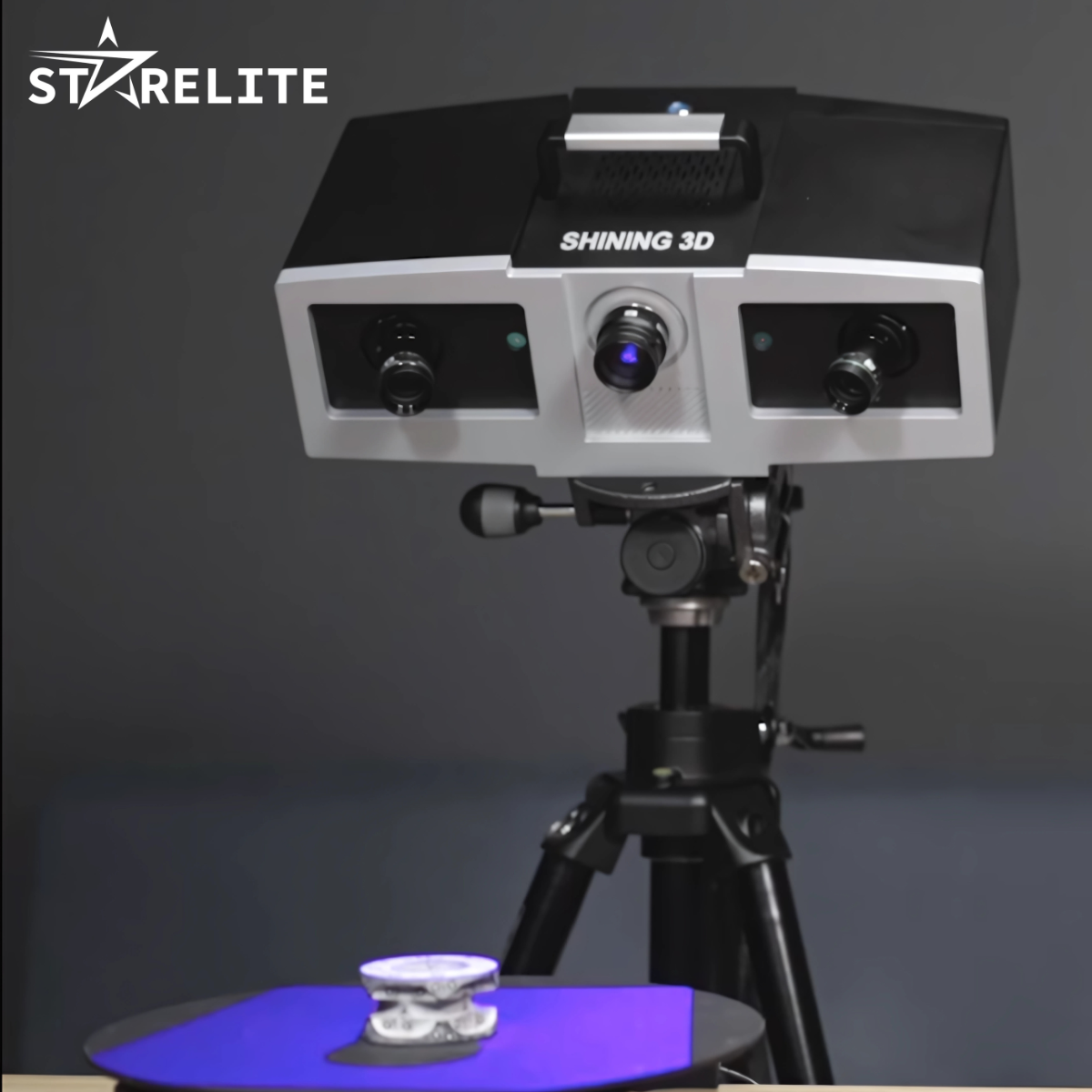

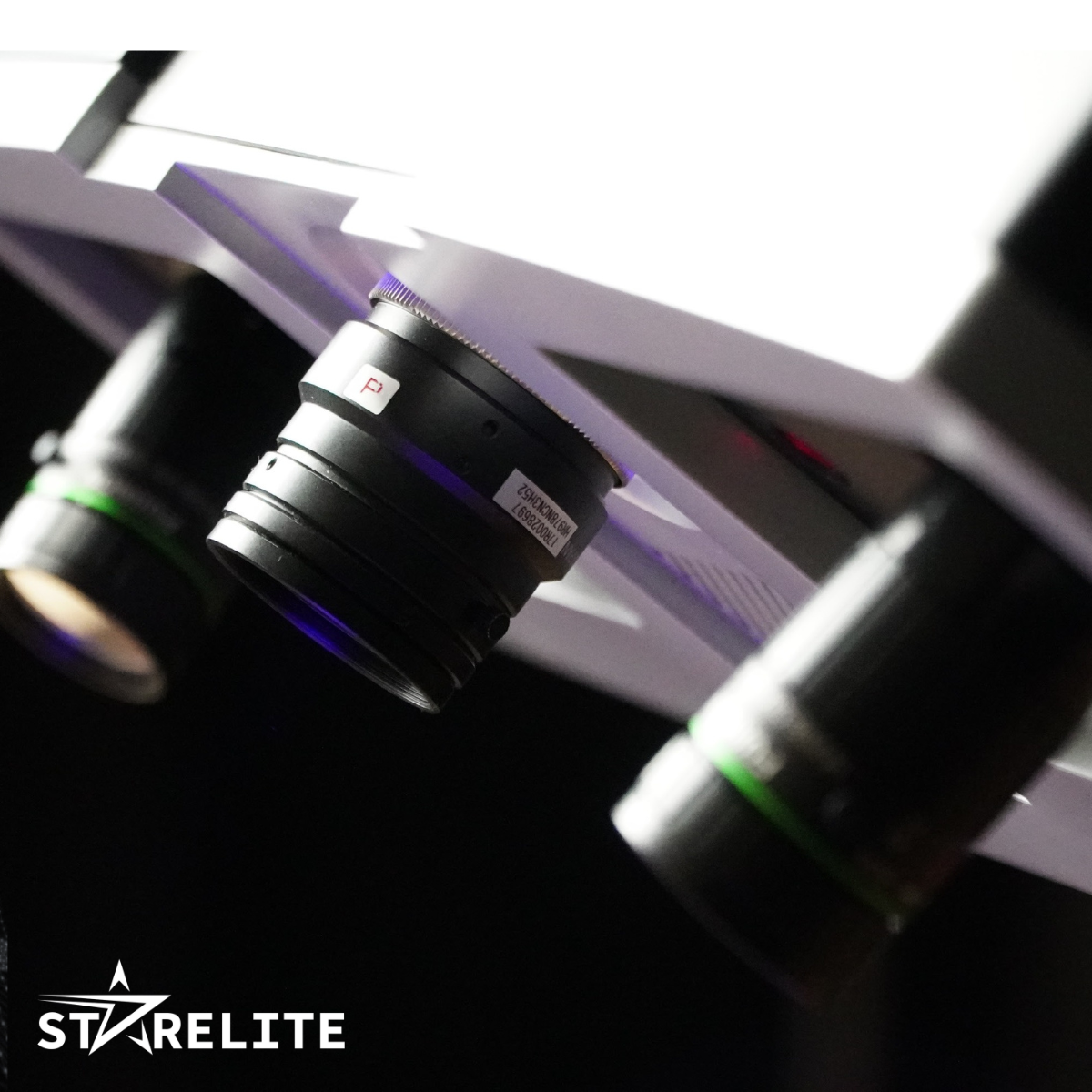

  •  Camera độ phân giải cao: sử dụng ba bộ camera công nghiệp 5 MP kết hợp máy chiếu Blue LED DLP 1080P, tái hiện chi tiết bề mặt một cách mượt mà.

  •  Tích hợp nhiều vùng quét (Multiple Scan Range): hỗ trợ chuyển đổi linh hoạt giữa các ống kính để điều chỉnh vùng quét (100 × 75 mm, 200 × 150 mm, 400 × 300 mm), không cần hiệu chỉnh thủ công.

  •  Chế độ HDR giúp quét đối tượng tương phản cao (đen - trắng) mà vẫn giữ độ chi tiết đầy đủ.

  •  Tính năng One-click Integration Module: tự động căn chỉnh marker và kiểm soát độ lệch toàn cục (GREC), giảm sai số khi ghép dữ liệu.

2. Độ chính xác & hiệu suất

  •  Độ chính xác quét (Single-shot accuracy): tối đa 0,005 mm (5 microns) — đáp ứng yêu cầu kiểm tra kích thước chuẩn và độ lặp lại cao.

  •  Độ chính xác thể tích (Volumetric accuracy): 0,005 mm + 0,08 mm/m, được kiểm định theo tiêu chuẩn VDI/VDE 2634 Part 3 tại phòng thí nghiệm đạt chuẩn ISO/IEC 17025.

3. Các chế độ/quy mô quét

  •  Ba vùng quét dễ chuyển đổi:

400 × 300 mm → độ chính xác ~0,015 mm

200 × 150 mm → ~0,01 mm
100 × 75 mm → ~0,005 mm

Các ống kính này cho phép ứng dụng linh hoạt từ chi tiết nhỏ đến cấu kiện lớn.

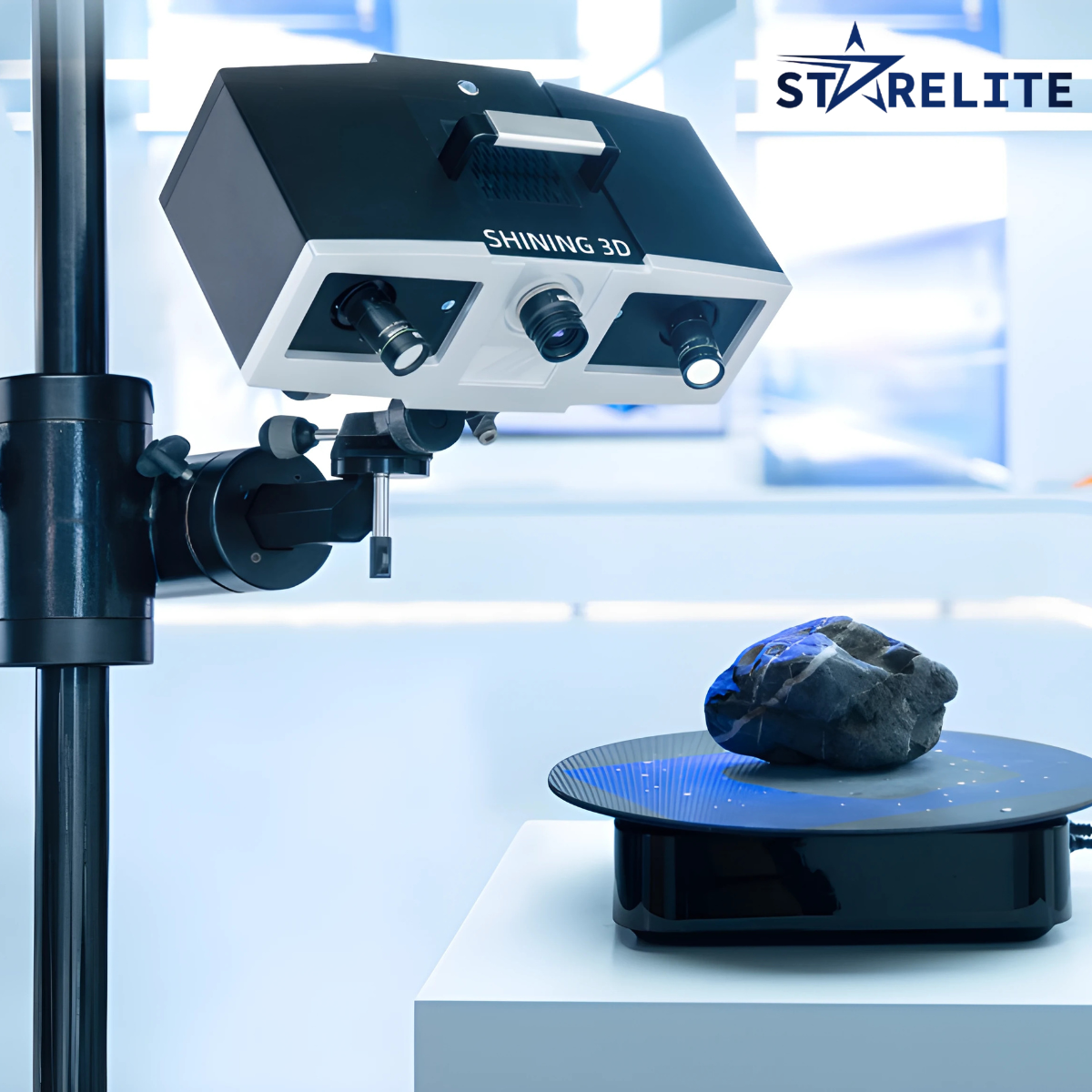

  •  Hỗ trợ quét tự động với bàn xoay: phù hợp với quy trình kiểm tra liên tục.

4. Tốc độ quét

  •  Thời gian quét nhanh: mỗi lần quét hoàn thành trong ≤ 1,5 giây, giúp tăng hiệu suất làm việc đáng kể trong môi trường sản xuất.

5. Ứng dụng

OptimScan 5M Plus là công cụ lý tưởng trong các lĩnh vực sau:

  •  Hàng không dân dụng: kiểm tra chi tiết nhỏ, linh kiện đòi hỏi độ chính xác cao.

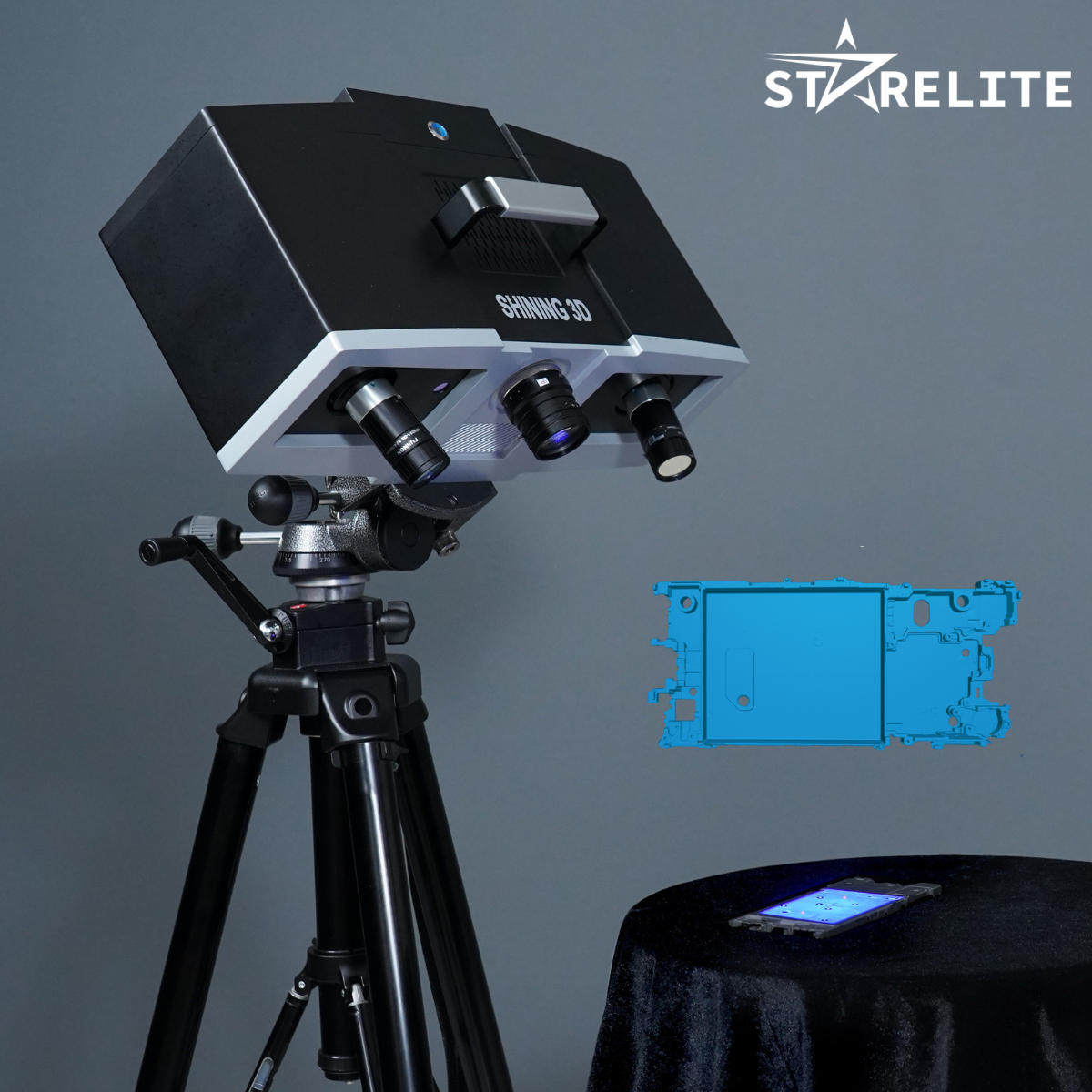

  •  Điện tử & linh kiện: kiểm tra chi tiết smartphone, bo mạch, vỏ máy với độ phân giải cao nhờ camera metrology-grade.

  •  Cơ khí & máy móc: kiểm tra vết hàn, sai lệch kích thước linh kiện lớn với độ chính xác toàn cảnh.

6. Tóm tắt nhanh

7. Kết luận

Máy quét 3D OptimScan 5M Plus là giải pháp kiểm tra chuẩn đo lường vượt trội: kết hợp độ chính xác micro-met, tốc độ quét nhanh và khả năng ứng dụng đa dạng trong môi trường công nghiệp. Đây là bạn đồng hành đắc lực cho quy trình kiểm tra, đối chiếu CAD và đảm bảo chất lượng sản xuất hiện đại.

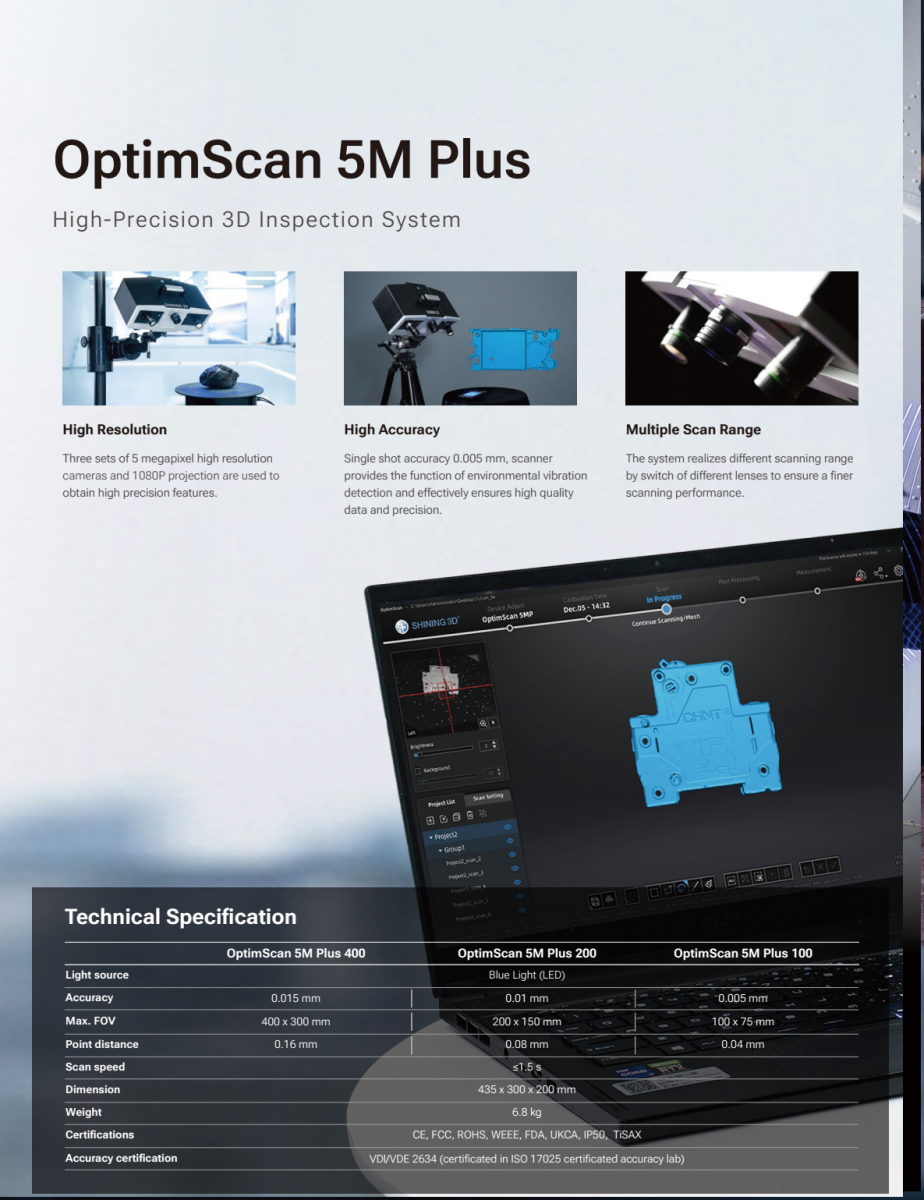

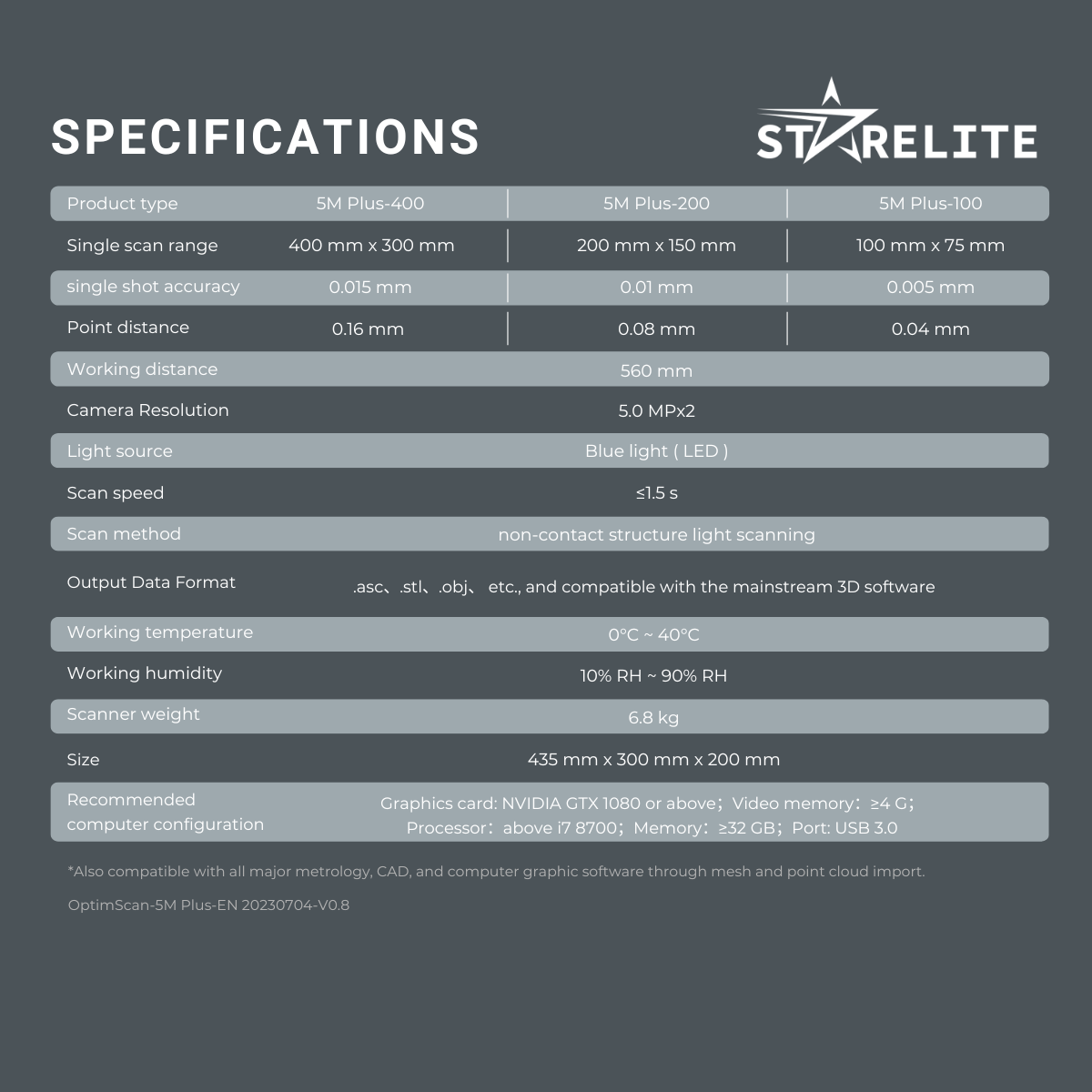

Thông số kỹ thuật
