OptimScan Q12

1. Đặc điểm nổi bật

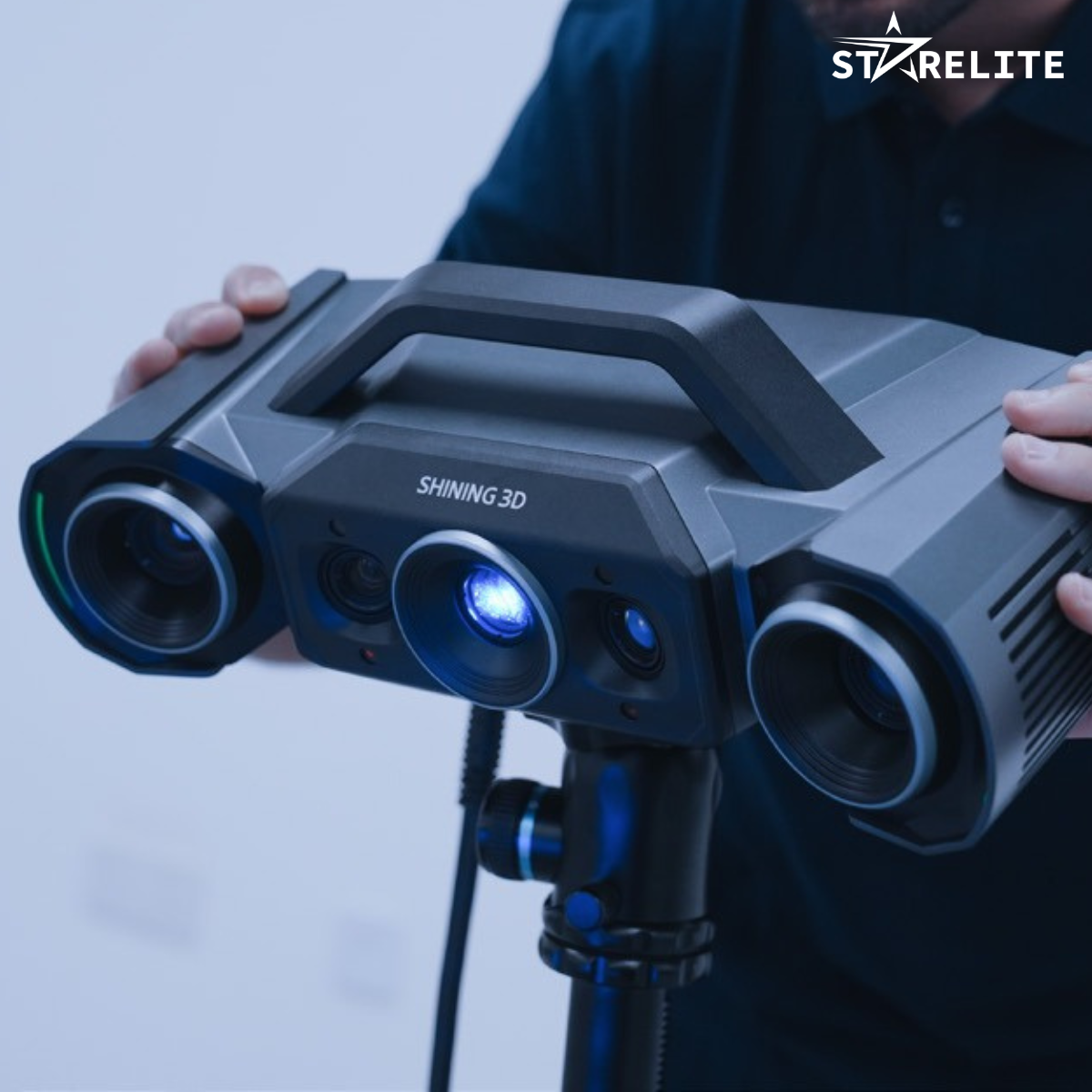

  •  4 camera công nghiệp 12.3 MP, giúp tái tạo chính xác các chi tiết bề mặt và hình học phức tạp của chi tiết; nền tảng cho kết quả quét có độ lặp lại cao.

  •  Chế độ quét linh hoạt với hai vùng (Dual Scan Range):

Large range: 430 × 300 mm — phù hợp quét toàn phần chi tiết lớn.

Small range: 160 × 110 mm — cho quét chi tiết nhỏ hoặc vùng cần độ phân giải cao. Hai vùng chuyển đổi chỉ bằng một cú nhấp chuột, không cần điều chỉnh khẩu độ hay lấy nét thủ công, dữ liệu có thể hòa trộn mượt trong phần mềm.

  •  Monocular-Stereo Fusion (MSF): công nghệ hợp nhất thị giác đơn và lập thể làm tăng độ che phủ dữ liệu, đặc biệt hỗ trợ quét các cạnh, góc, mối nối phức tạp mà máy thường bỏ sót.

  •  Tích hợp module tính toán kép (Dual-chip computing): xử lý nhanh cho mỗi lần chụp < 1 giây; cho phép thu được đến 12 triệu điểm trên mỗi lần quét. Hỗ trợ nhiều chế độ phơi sáng (Multiple Exposure), tối ưu hiệu quả trên các vật liệu phản quang hoặc tối màu.

  •  Thiết kế mô-đun linh hoạt: sử dụng theo ba chế độ — quét cầm tay, bán tự động (với tripod và bàn xoay tải đến 20 kg), hoặc tích hợp hoàn chỉnh với robot cho hệ thống quét và kiểm tra tự động.

2. Độ chính xác chuẩn đo lường

  •  Độ chính xác cao nhất: lên đến 0,005 mm ở chế độ vùng quét nhỏ; vùng lớn đạt khoảng 0,015 mm.

  •  Chứng nhận chất lượng: đạt kiểm định theo VDI/VDE 2634 Part 2 tại phòng thí nghiệm đạt chuẩn ISO/IEC 17025, đảm bảo độ tin cậy dữ liệu trong kiểm tra sản xuất.

3. Các chế độ quét

  •  Chuyển vùng quét dễ dàng với một nút nhấn, giữa vùng lớn và nhỏ; dữ liệu từ cả hai vùng hợp nhất mượt mà trong phần mềm.

  •  Tính năng Monocular-Stereo Fusion (MSF) giúp tăng độ phủ quét, giảm bỏ sót ở góc cạnh phức tạp.

  •  Các chế độ hoạt động:

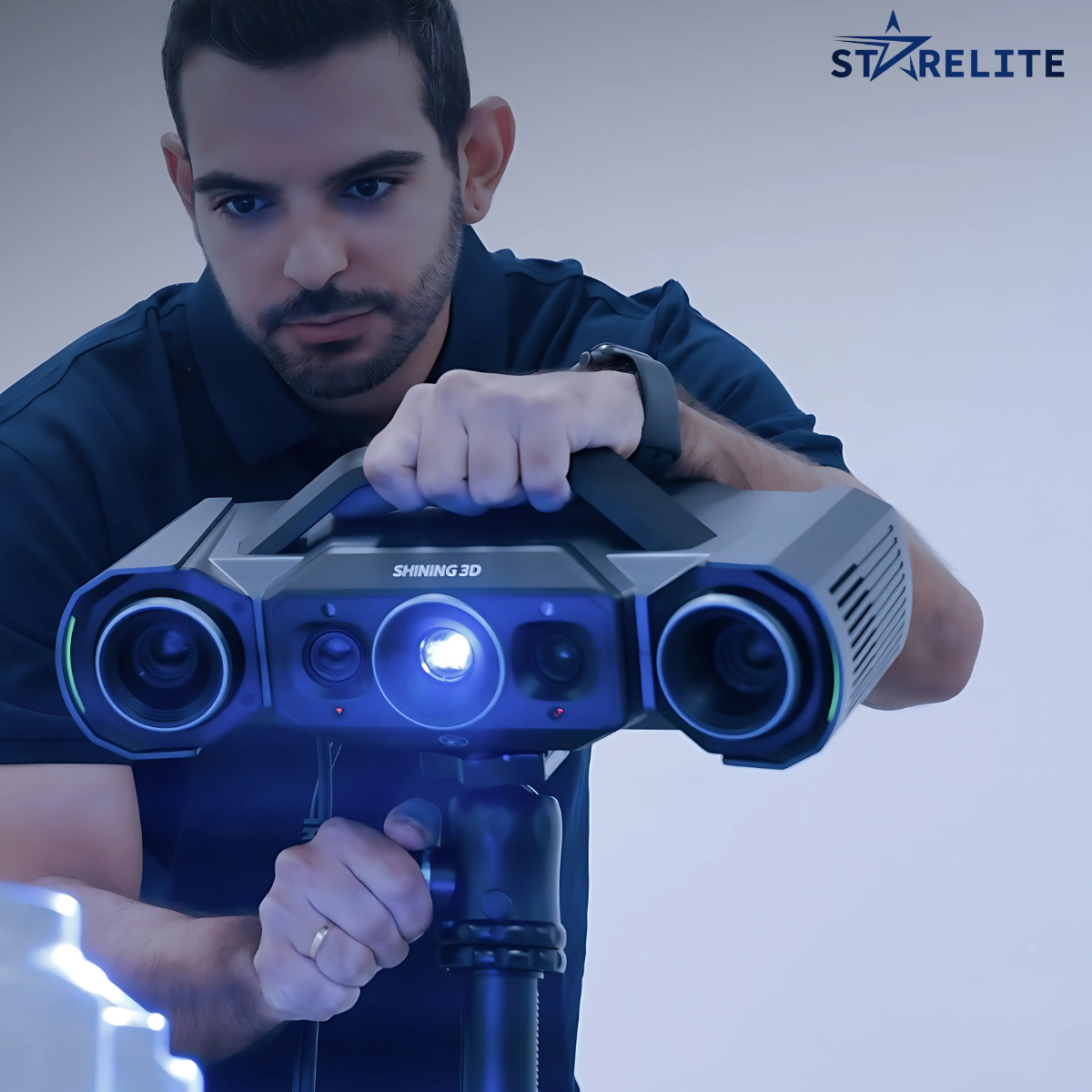

Cầm tay (Manual): linh hoạt tiếp cận từng góc chi tiết.

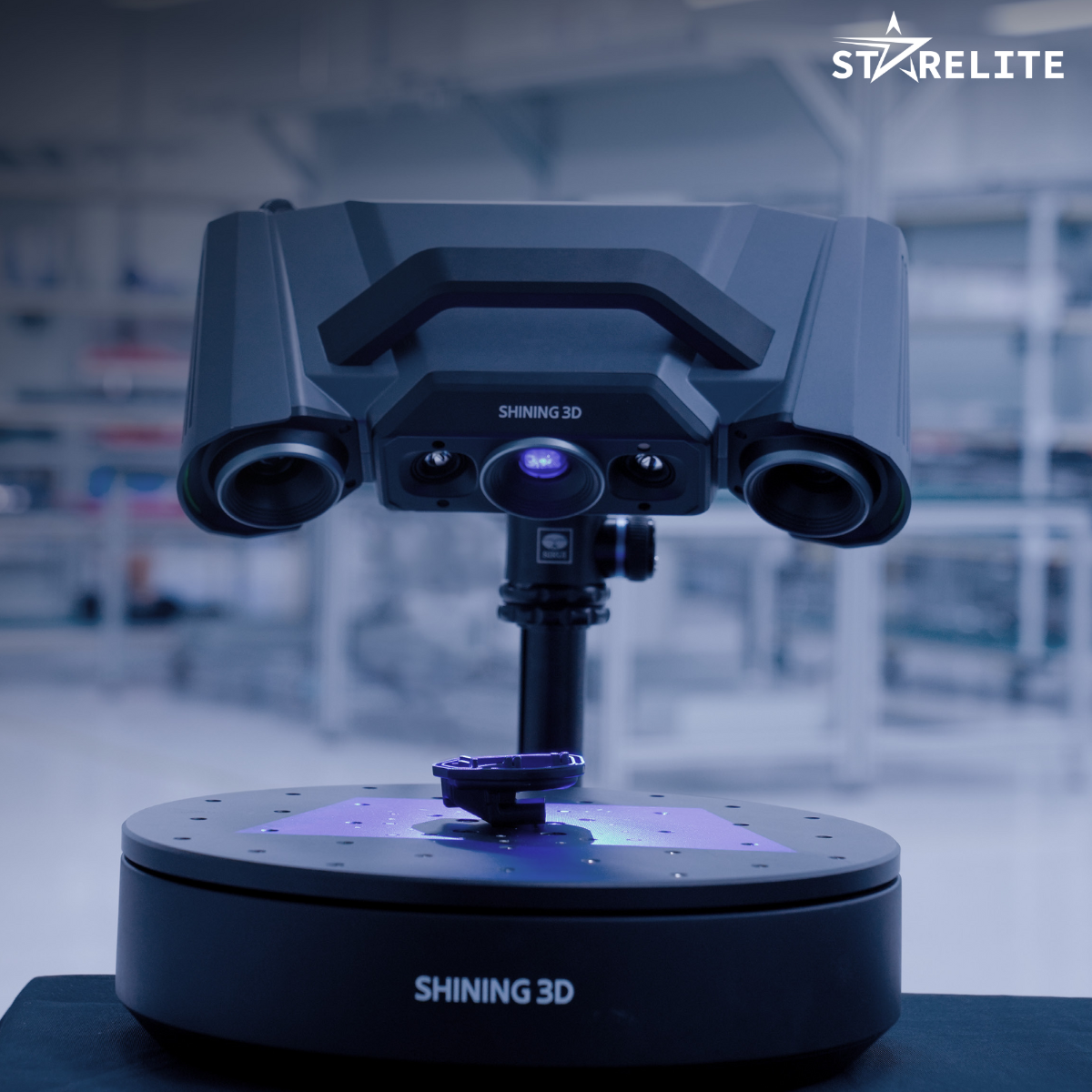

Bán tự động (Semi-automated): kết hợp tripod + bàn xoay cho tốc độ ổn định.

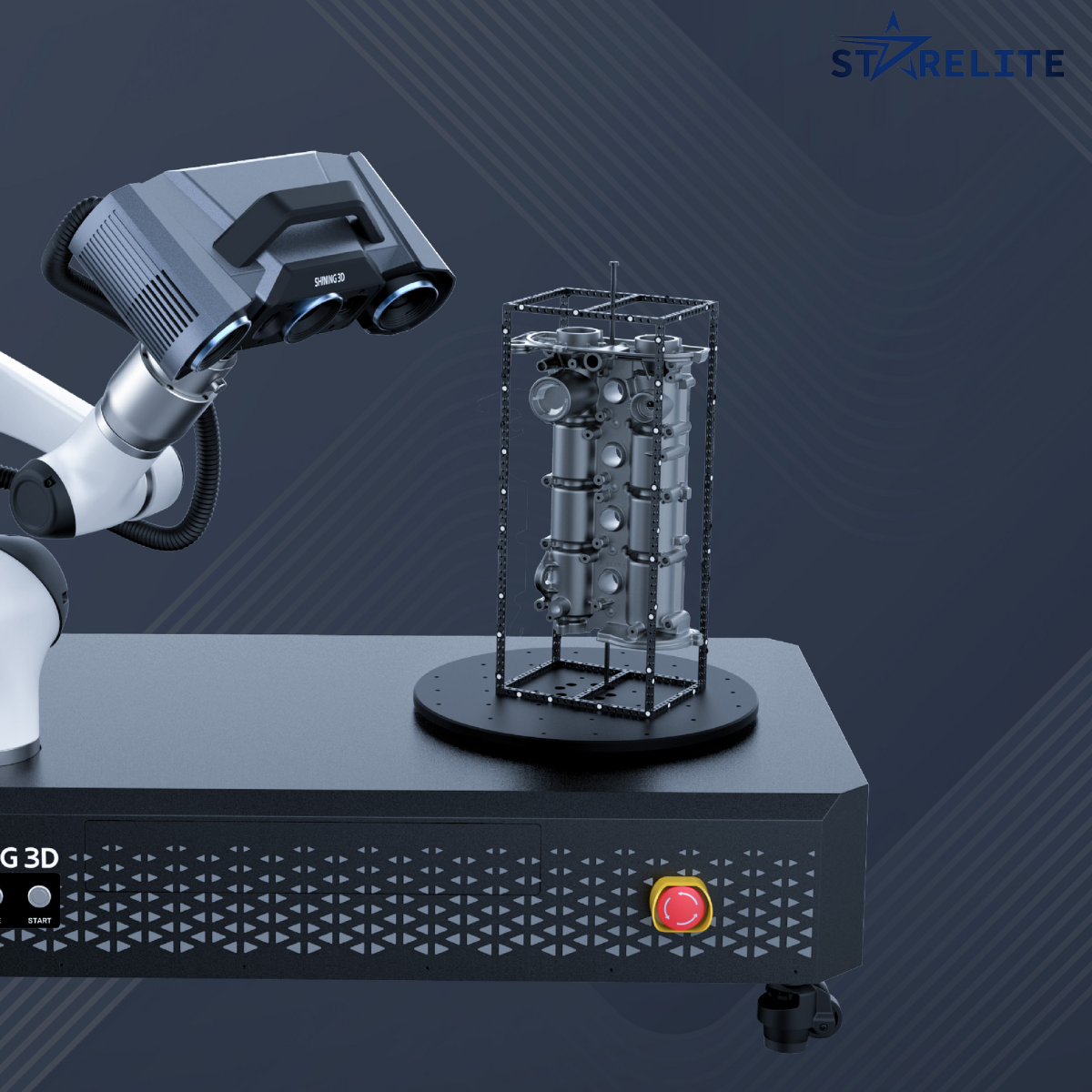

Hoàn toàn tự động (Fully automated): tích hợp cùng robot, từ đường dẫn quét, xử lý dữ liệu đến báo cáo hoàn toàn tự động.

4. Tốc độ quét

  •  Mỗi khung quét thu tới 12 triệu điểm chỉ trong dưới 1 giây, cho ra điểm dữ liệu dày và chính xác.

5. Ứng dụng

OptimScan Q12 lý tưởng cho nhiều lĩnh vực công nghiệp chuyên sâu:

  •  Kiểm tra kích thước, dung sai hình học (GD&T): quét nhanh và chính xác các chi tiết như động cơ, vỏ truyền động, cánh turbine… đối chiếu với bản vẽ CAD để phát hiện sai lỗi.

  •  Kiểm tra chất lượng sheet-metal và chi tiết dập: phát hiện nhăn, vết nứt, biến dạng khuôn.

  •  Phục chế khuôn và thiết kế ngược: quét mẫu mòn để tái thiết kế hoặc sản xuất lại.

  •  Kiểm tra tự động trên dây chuyền sản xuất: tích hợp cùng robot cho quy trình quét liên tục, xử lý dữ liệu và báo cáo tự động.

  •  Phù hợp cho ngành ô tô, hàng không, cơ khí chính xác, và điện tử cần kiểm tra lặp lại, độ chính xác cao.

6. Tóm tắt nhanh

7. Kết luận

Máy quét 3D OptimScan Q12 là giải pháp kiểm tra cấp độ đo lường tiên tiến: hội tụ độ chính xác cực cao, tốc độ vượt trội, hoạt động linh hoạt và tích hợp tiện dụng trong quy trình tự động hóa công nghiệp. Thiết bị là sự lựa chọn phù hợp cho các doanh nghiệp đòi hỏi dữ liệu chất lượng, hiệu quả và độ tin cậy trong khâu kiểm tra sản xuất hiện đại.

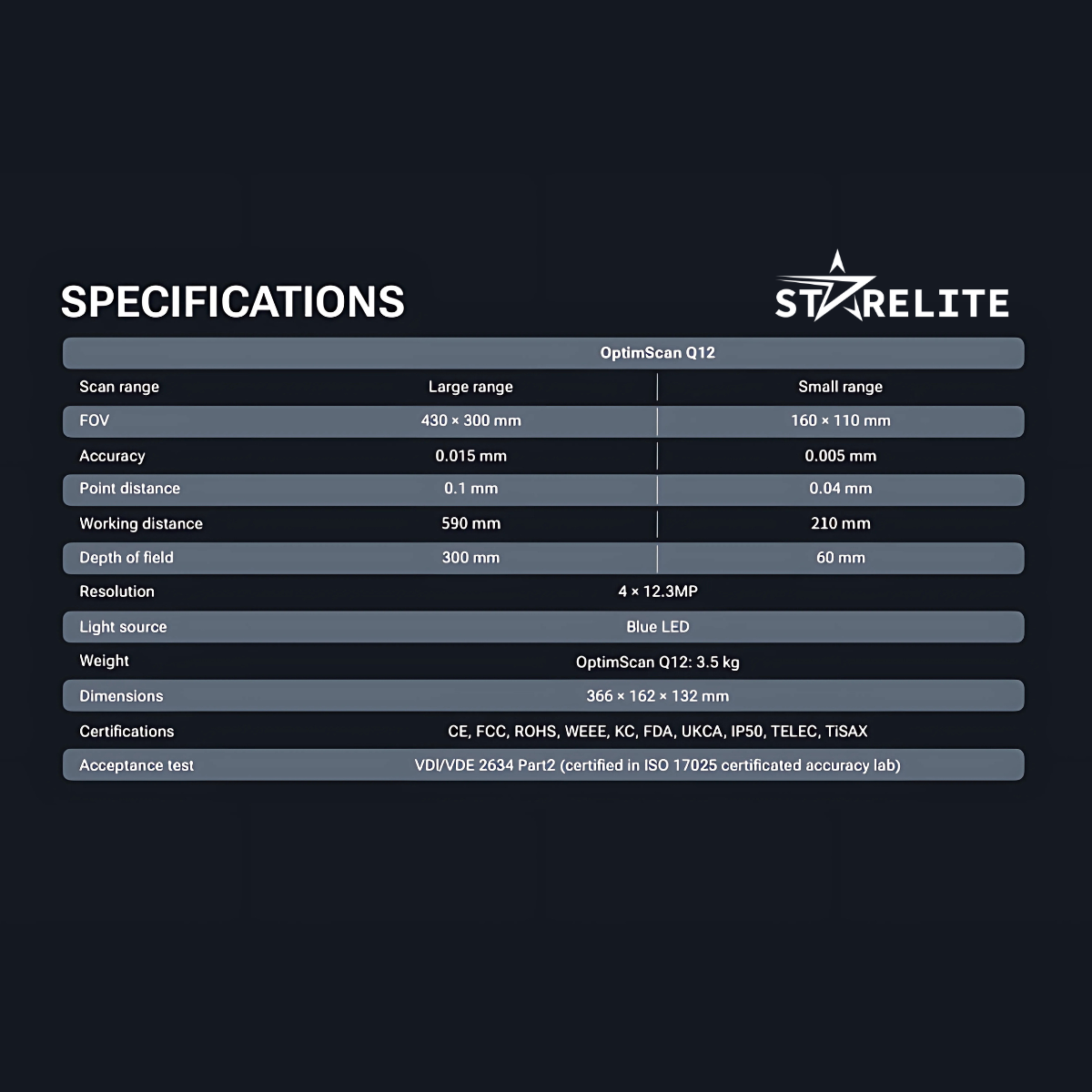

Thông số kỹ thuật
